直流电动机反接制动电路接线图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-12-22

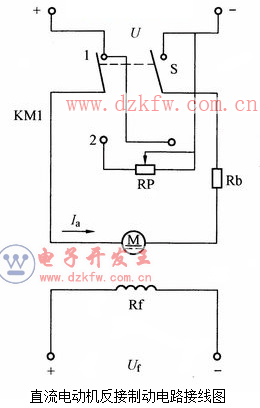

如下右图所示为直流电动机反接制动控制电路接线原理图。这种反接制动电路的关键仍是采用了双向双刀开关,符号S,注意开关上下触点为交叉接线。

当将双向双刀开关“S”合在图中“1”位时,电动机正常运行,电磁转矩属于拖动性质的转矩。

直流电动机反接制动电路接线图

当需要停车时,将双向双刀开关合向图中“2”位,因为开关S刚刚合向下边瞬间,由于惯性的存在,转速不会突变,励磁也并没改变,只改变了电枢两端的电压极性,从而使转矩反向成为反接制动转矩。因而使转速迅速下降,若在转速下降到零的瞬间断开电源,反接制动结束,电机将立即停转。如果转速下降到零的瞬间没有断开电源,电机则将反向转动。

应注意:反接制动电流很大,约为额定电流的几十倍,这可能使换向器与电刷间产生强烈火花而造成事故。所以采用反接制动时必须在电枢电路中串入制动电阻RP,以保证电枢电流不超过额定电流的1.5~2.5倍。

Tags:直流电动机,反接制动
