两张图搞懂:共模干扰和差模干扰

作者:佚名    文章来源:本站原创    点击数:1519    更新时间:2020-10-08

共模干扰与差模干扰

共模干扰(Common-mode):两导线上的干扰电流振幅相等,而方向相同者 称为共模干扰。

差模干扰(Differential-mode):两导线上的干扰电流,振幅相等,方向相反 称为差模干扰。

电压电流的变化通过导线传输时有二种形态,我们将此称做“共模”和“差模”。设备的电源线、电话等的通信线、与其它设备或外围设备相互交换的通讯线路,至少有两根导线,这两根导线作为往返线路输送电力或信号。但在这两根导线之外通常还有第三导体,这就是“地线”。干扰电压和电流分为两种:一种是两根导线分别做为往返线路传输;另一种是两根导线做去路,地线做返回路传输。前者叫“差模”,后者叫“共模”。

串模干扰(差模干扰)与共模干扰(接地干扰)。以主板上的两条PCB走线(连接主板各元件的导线)为例,所谓串模干扰,指的是两条走线之间的干扰;而共模干扰则是两条走线和PCB地线之间的电位差引起的干扰。

抑制共模干扰的主要方法是应用共模扼流圈。共模扼流圈是共模插入损耗中起主导作用的电感元件。它是在一个磁环/闭合磁路的上下两个半环上,分别绕制相同匝数但绕向相反的线圈。

差模干扰指的是干扰电压存在于信号线及其回线之间。干扰回路则是在导线与回线构成的回路中流动。

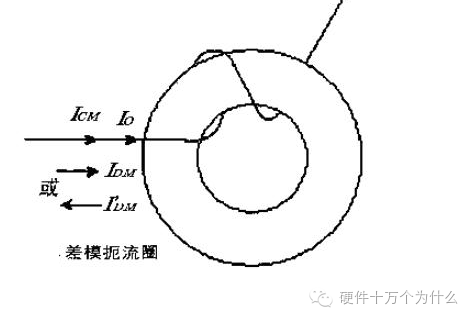

抑制差模干扰的主要方法是应用共差扼流圈。差模扼流圈是差模插入损耗中起主导作用的电感元件。它采用单个绕组结构绕制,而不像共模扼流圈那样在一个磁芯上采用两个相同绕组的结构。

什么是共模残压

共模电压(common mode voltage):在每一导体和所规定的参照点之间(往往是大地或机架)出现的相量电压的平均值。或者说同时加在电压表两测量端和规定公共端之间的那部分输入电压。

差模电压(symmetrical voltage):一组规定的带电导体中任意两根之间的电压。使差模电压又称对称电压。

在规定波形,标称放电电流冲击氧化锌阀片,阀片两端测到的电压峰值,称为残压。 残压与压敏电压的比值,残压比。雷击,闪电会在输入/输出电源线上产生瞬间高压,大电流,影响用户设备稳定运行,严重时会造成设备损坏。避雷器按接法分可分为共模接法和差模接法两种:避雷器接在相线之间或相线与零线之间称为差模接法,即所谓横向保护。避雷器接在相线与地线之间或零线与地线之间称为共模接法,即所谓纵向保护。
