变频器的多段速控制说明

作者:佚名    文章来源:本站原创    点击数:4121    更新时间:2018-10-19
变频器可以对电动机进行多档转速驱动,在进行多档转速控制时,需要对变频器有关参数进行设置,然后再操作相应的端子外接开关。

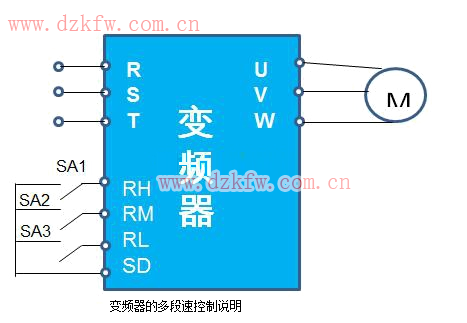

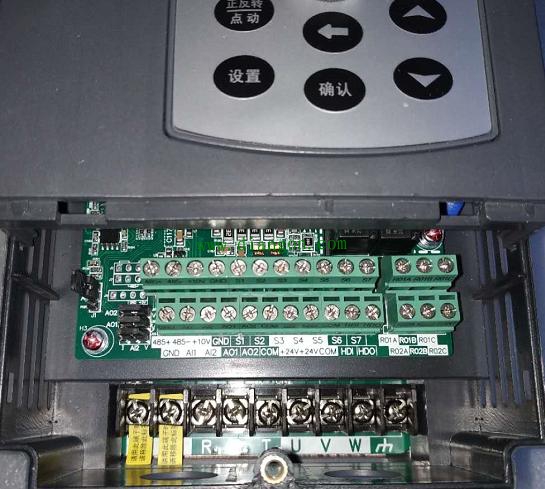

变频器的RH、RM、RL为多档转速控制端子,RH为高速档,RM为中速档,RL为低速档,RH、RM、RL3个端子组合,可以进行7档转速控制,如下图所示:

变频器的多段速控制说明
一、多档速控制说明
1、当开关SA1闭合时,RH端与SD端接通,相当于给RH端输入高速运转指令信号,变频器马上输出频率很高的电源去驱动电动机,电动机迅速启动并高速运转(1速)。
2、当开关SA2闭合时(SA1需断开),RM端与SD端接通,变频器输出频率降低,电动机由高速转为中速运转(2速)。
3、当开关SA3闭合时(SA1、SA2需断开),RL端与SD端接通,变频器输出频率进一步降低,电动机由中速转为低速运转(3速)。
4、当SA1、SA2、SA3均断开时,变频器输出频率变为0Hz,电动机由低速转为停转。
5、SA2、SA3闭合,电动机4速运转;SA1、SA3闭合,电动机5速运转;SA1、SA2闭合,电动机6速运转;SA1、SA2、SA3闭合,电动机7速运转。


二、多档速参数的设置
多挡控制参数包括多挡转速端子选择参数和多挡运行频率参数
1、多挡转速端子选择参数
在使用RH、RM、RL端子进行多速控制时,先要通过设置有关参数使这些端子控制有效,多挡转速端子参数设置如下:
Pr.180=0,RL端子控制有效。
Pr.181=1,RM端子控制有效
Pr.182=2,RH端子控制有效。
以上某参数若设为999则将该端设为控制无效。
2、多挡运行频率参数
RH、RM,RL3个端子组合可以进行7挡转速控制,各挡的具体运行频率需要用相应参数设置。


Tags:变频器多段速控制,变频器,控制
