气动蝶阀气缸的行程调整方法及常见问题解决方法

一、手动调整法

气动蝶阀气缸的行程调整，需要根据具体的工况和使用要求进行手动调整。具体步骤如下：

1. 首先关闭气源，切断气缸与空气源之间的联系。

2. 手动旋转蝶板，观察气缸伸缩的方向，以确保行程方向的正确性。

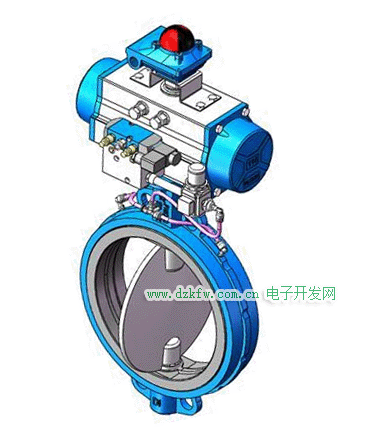

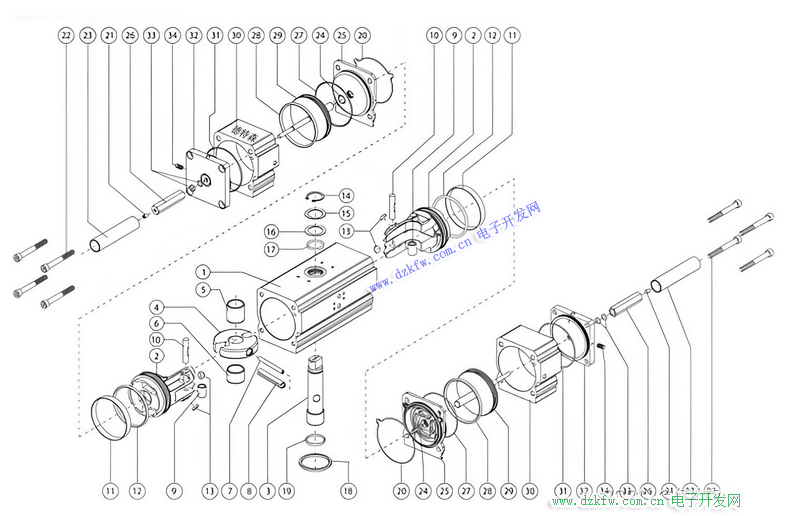

3. 用手旋转气缸尾部的限位调整螺钉，限制气缸的行程长度。根据需要适当地旋转螺钉，使气缸的行程符合要求。

4. 打开气源，测试气缸的运行状态，观察蝶板的开度和行程是否符合要求。 如果不符合要求，则需要进行进一步的调整。

二、自动调整法

为了提高气动蝶阀的控制精度和灵活性，可以采用自动调整方法。具体步骤如下：

1. 连接气动阀控制器，设置控制参数。根据工况和使用要求设定行程范围、开度曲线和动态响应参数等。

2. 打开自动调整功能，观察气缸的行程和蝶板的开度变化，根据实际情况进行参数调整。

3. 测试气动阀的控制精度和响应速度，如果需要可以进行进一步的参数优化和调整。

4. 设置自动保护功能，避免由于操作失误或其他原因导致气动阀的损坏或意外情况的发生。

三、常见问题及其解决方法

在气动蝶阀气缸的行程调整过程中，可能会遇到以下问题：

1. 行程不准确、开度不稳定。这种情况通常是由于限位螺钉调节不当或者气缸部件磨损导致。需要重新进行手动调整或更换气缸部件。

2. 行程限位太小或太大。如果行程限位设置不当，可能会导致蝶板无法完全关闭或打开。需要调整限位螺钉，使其符合要求。

3. 自动控制失效。如果气动阀控制器设置不当或者出现故障，会导致自动控制失效。需要检查控制器参数设置、气缸和传感器的连接以及供气情况等。

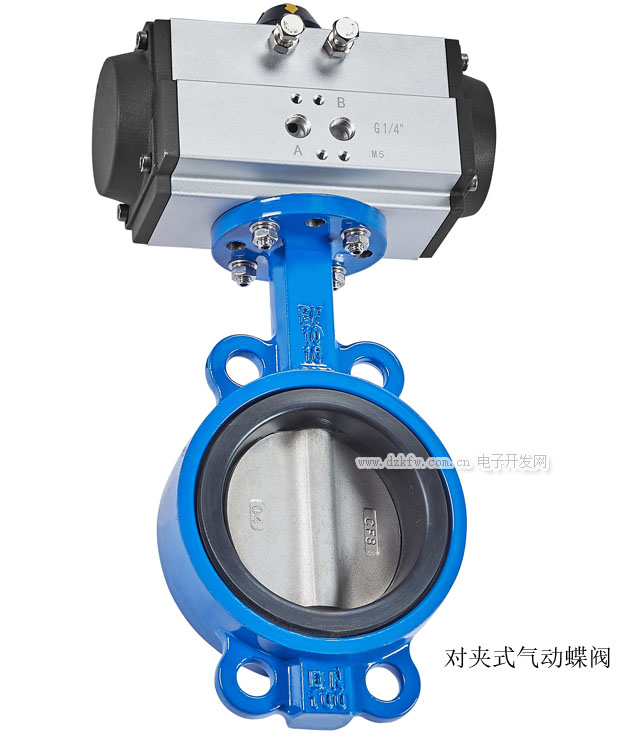

调整气动蝶阀气缸的方法如下：

一、确认气源和压力：

在调整之前，需要确认气源的压力是否足够，通常为0.4-0.8MPa。

二、调整气缸位置：

根据实际需要，调整气缸位置。可以通过手动旋转手轮或使用气缸控制器进行调整。

三、调整打开和关闭的角度：

通过调整气缸的行程，可以调整气动蝶阀的打开和关闭的角度。通常，气动蝶阀的打开角度为90度。可以通过调整气缸行程的位置，改变阀门的打开角度。

四、检查气动蝶阀的密封性：

在进行调整之后，需要检查气动蝶阀的密封性。可以使用气泡测试法或压力测试法来检测气动蝶阀的密封性。

五、测试：

测试气动蝶阀的性能。可以通过调整气源压力和气缸行程来测试气动蝶阀的打开和关闭性能，以及密封性能。
