转子静平衡、动平衡量计算及适用情况

作者:佚名    文章来源:网络整理    点击数:505    更新时间:2025/2/1

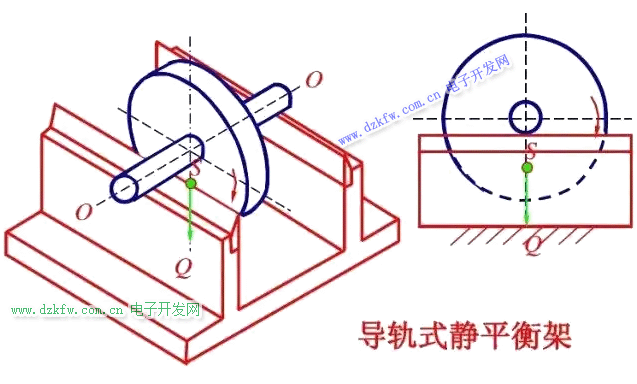

1. 静平衡量计算

静平衡的基本原理是合力矩为零。如果转子存在不平衡质量m_1,其质心到旋转轴的距离为r_1,要在距离旋转轴r_2处添加平衡质量m_2,根据力矩平衡原理m_1gr_1=m_2gr_2,则平衡质量m_2 = m_1r_1/r_2,这里g是重力加速度。



什么时候考虑静平衡计算:适用于轴向尺寸较小(一般轴向宽度b与直径D之比b/D < 0.2)的盘状转子,如飞轮、砂轮等。当这些转子制造完成后,在安装前需要检查静平衡。例如,在砂轮生产过程中,由于砂轮是盘状结构,为防止其在安装后的高速旋转中因质心偏离旋转轴而产生振动,需要进行静平衡计算和校正,保证其在静止状态下任意位置都能保持平衡。

2. 动平衡计算(双面平衡)

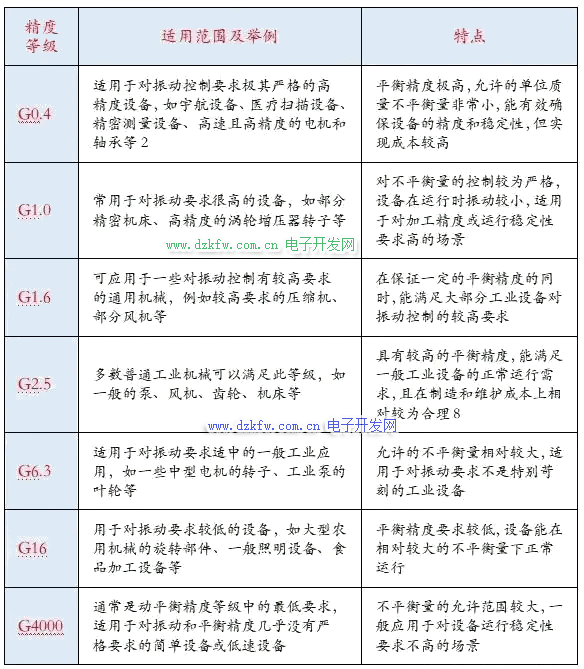

国际上广泛采用ISO 1940 - 1标准来衡量动平衡精度。该标准将动平衡精度分为多个等级,从G0.4到G4000,数字越小表示精度越高。动平衡精度等级G的计算公式为G =eω/1000,其中e是转子单位质量的不平衡量(单位:g·mm/kg),ω是转子的角速度(单位:rad/s)。



对于长轴类转子(一般轴向宽度b与直径D之比\(b/D\geqslant0.2\)),采用双面平衡法。设转子两端面为A和B,在这两个平面上分别有不平衡质量m_A和m_B,它们到左、右支承点的距离分别为L_A、L_B,转子长度为L,转速为ω。根据动平衡条件:离心力合力F = F_A + F_B=m_A r_Aω^2 + m_B r_Bω^2 = 0(轴向合力为零),离心力合力矩M = F_A L_A - F_B L_B=m_A r_Aω^2 L_A - m_B r_Bω^2 L_B = 0\)(以某一端为参考点,合力矩为零)。在实际应用中,通过测量转子在两个平面上的振动幅值AA和AB来间接计算不平衡量。假设振动幅值与不平衡量成正比((A = kmr),k是比例系数,与转子的结构、材料等有关),通过联立方程求解可以得到m_A和m_B以及它们的位置。

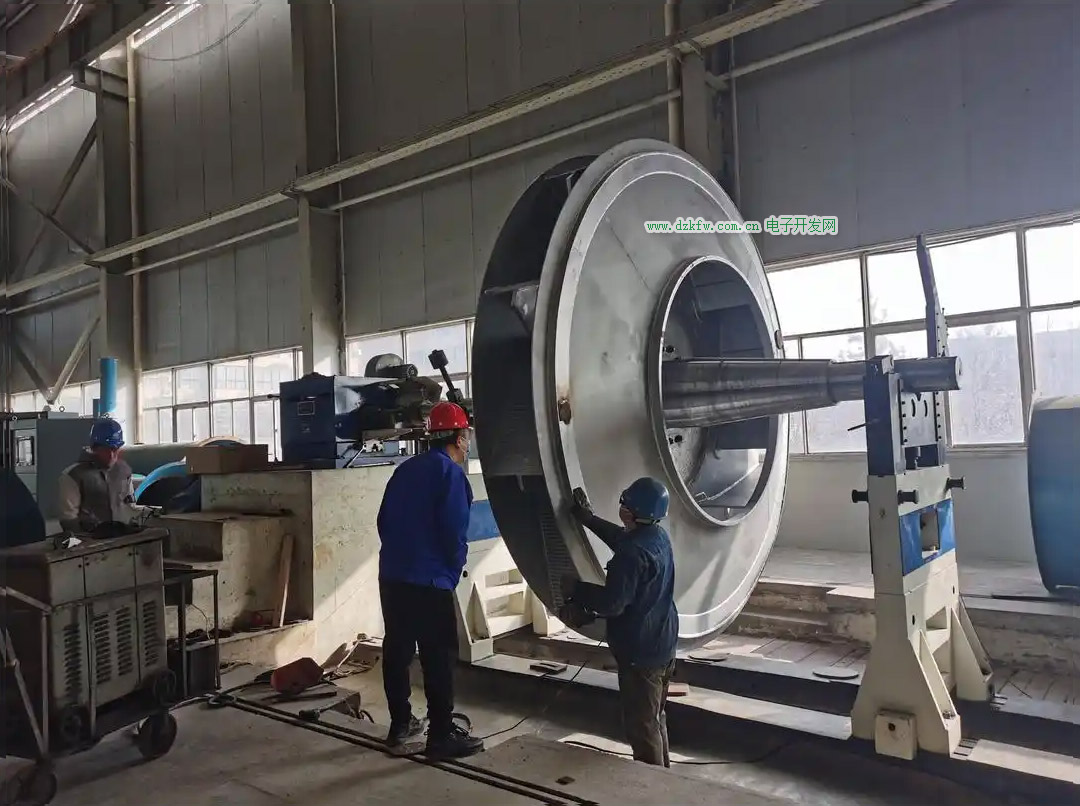

风机叶片的动平衡校验

风机叶片的动平衡校验



什么时候考虑动平衡计算对于电机转子、曲轴等长轴类旋转部件,在制造、维修(如更换零部件)或改造后需要进行动平衡计算。因为这些部件在高速旋转时,即使静平衡良好,由于离心力的轴向分布不均,也会引起振动。例如,汽车发动机曲轴在经过机械加工、更换连杆大头瓦等操作后,由于质量分布可能发生变化,必须进行动平衡计算,以确保曲轴在发动机工作转速范围内平稳运行。


Tags:动平衡,静平衡,转子
责任编辑:admin
