骨架油封的安装方法及注意事项

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-12-01

油封是密封用机械元件,又称旋转轴唇形密封圈,机械的摩擦部分由于在机械运转时有油进入,为防止这些油从机械的间中泄漏而使用油封。常见的为骨架油封。

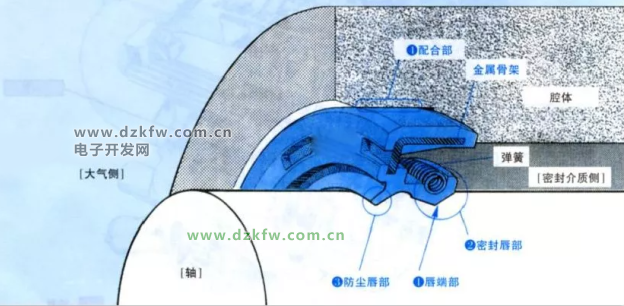

骨架油封的结构

1、油封表示方法
常见的表示方法:油封类型-内径-外径-高度-材料 如:TC40*62*12-NBR 表示:双唇内骨架油封,内径40、外经62、厚度12,材料为丁腈橡胶的油封。
2、骨架油封的材质
丁腈橡胶(NBR):耐磨、耐油(不能在极性介质中使用)耐温:-40~120℃。
氢化丁腈橡胶(HNBR):耐磨、耐油、耐老化性、耐温:-40~200℃(比NBR耐温能力强)。
氟胶(FKM):耐酸碱、耐油(耐一切油)、耐温:-20~300℃(耐油比上两种都要好)。
聚氨酯橡胶(TPU):耐磨、耐老化性、耐温:-20~250℃(耐老化性能好优异)。
硅橡胶(PMQ):耐热、耐寒、压缩永久变形小机械强度低、耐温:-60~250℃(耐温性能优异)。
聚四氟乙烯(PTFE):化学稳定性好、耐酸碱、油等各种介质、耐磨耐高温、机械强度高自润滑性好。
一般来说骨架油封经常用到的材质丁腈橡胶、氟橡胶、硅橡胶,聚四氟乙烯因为有良好的自润滑性好尤其加入青铜后效果更佳,都用于制作挡圈、格莱圈、斯特封等。

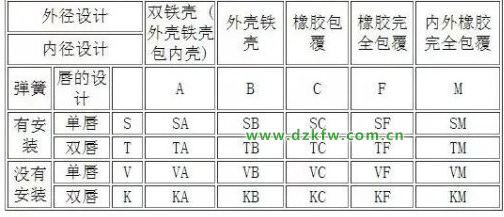

3、区分骨架油封型号
C型骨架油封为内骨架油封可分为SC型、TC型、VC型、KC型、DC型这五种,分别是单唇内骨架油封、双唇内骨架油封、单唇无簧内骨架油封、双唇无簧内骨架油封、双唇双簧内骨架油封。
G型骨架油封是外出有螺纹状,其类型和C型一样,只是在工艺上在外侧修改成有螺纹状,类似于O型圈的作用,即起到加强密封效果的作用,还能起到固定油封不松动。
B型骨架油封是骨架内侧有胶料或者骨架内外都没有胶料,没有胶料会让散热性能更好。
A型骨架油封是装配式油封,结构相对上述三种相对复杂,特点是承压性能更好更优异。
它们都是油封不同形式的称呼,一般用途的油封常见形式如下:

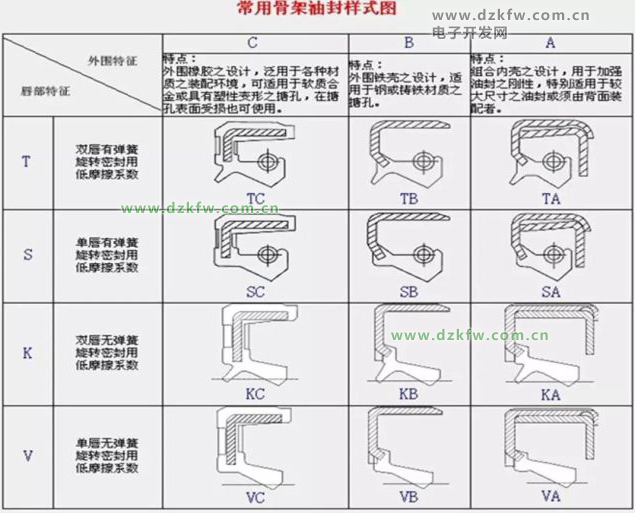

常用骨架油封样式图

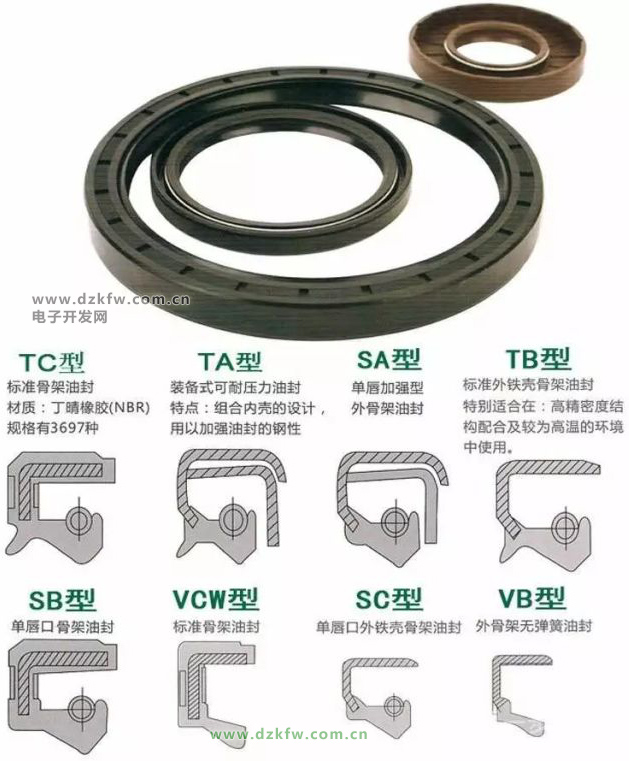

各种骨架油封的造型图

4、骨架油封的密封原理及应用
骨架油封共分三部分:自紧弹簧、密封主体、加强骨架。
骨架油封的密封原理:由于在油封与轴之间存在着油封刃口控制的油膜,此油膜具有流体润滑特性。
密封原理解析:骨架油封的作用下,油膜的刚度恰好使油膜与空气接触端形成一个新月面,防止了工作介质的泄漏,从而实现旋转轴的密封。
油封的密封能力,取决于密封面油膜的厚度,厚度过大,油封泄漏;厚度过小,可能发生干摩擦,引起油封和轴磨损;密封唇与轴之间没有油膜,则易引起发热、磨损。因此,在安装时,必须在密封圈上涂些油,同时保证骨架油封与轴心线垂直,若不垂直,油封的密封唇会把润滑油从轴上排干,也会导致密封唇的过度磨损。在运转中,壳体内的润滑剂微微渗出一点,以达到在密封面处形成。
5、骨架油封的作用
一般就是将传动部件中需要润滑的部件与出力部件隔离,不至于让润滑油渗漏,通常用于旋转轴,是一种旋转轴唇密封。骨架就如同混凝土构件里面的钢筋,起到加强的作用,并使油封能保持形状及张力。按骨架型式可分为内骨架油封,外骨架油封,内外露骨架油封。骨架油封是采用优质丁腈橡胶和钢板制作而成,质量稳定,使用寿命长。
(1)防止泥沙、灰尘、水气等自外侵入轴承中;
(2)限制轴承中的润滑油漏出。对油封的要求是尺寸(内径、外径和厚度)应符合规定;要求有适当的弹性,能将轴适当地卡住,起到密封作用;要耐热、耐磨、强度好、耐介质(油或水等),使用寿命长。
6、油封的选择
油封的选择要根据密封介质和工作条件,密封介质需要选择油封的材料,工作条件主要考虑使用压力、工作线速度、工作温度范围。
选择油封的材料时,必须考虑材料对工作介质的相容性、对工作温度范围的适应性和唇缘对旋转轴高速旋转时的跟随能力。一般油封工作时其唇缘的温度高于工作介质温度20~50℃,在选择油封材料时应予注意。
普通油封的使用压力一般不超过0.05MPa。当工作压力超过这个值时应选用耐压型油封。
在同一直径条件下,不同材料制造的油封,适应轴面旋转线速度的能力不同。油封使用的线速度范围一般小于15m/s。
油封的工作范围与油封使用的材料有关:材料为丁腈橡胶(NBR)时为-40~120℃,亚力克橡胶(ACM)-30~180℃,氟橡胶(FPM)-25~300℃。
7、对应轴及腔体的设计要求
轴的设计:
(1)表面粗糙度,由于轴的速度与油量不同,一般轴的粗糙度过大或过小,都会影响到油封的泄漏与磨损。轴的表面粗糙度容许范围为Rz1.0~5.0μm;Ra0.2~0.8μm。对旋转轴用油封取2.5~1.6μmRz。
(2)硬度,旋转轴的表面硬度一般取≥35HRC。当介质较脏,有来自外界的污染杂质,或轴表速度>12m/s时,轴表面硬度应为55HRC以上,轴表面淬火层深度>0.2mm。
(3)轴的倒角,推荐值15°~30° ,以能让油封确实装入,不损伤油封唇缘为原则。
(4)轴的加工,正确的轴加工是保证密封系统正常工作的决定性因素,适宜的油封轴加工方法是横向给进精研磨,金刚砂纸磨光。不适宜的加工方法是在车床上精加工,超精加工,滚光加工,金刚砂纸磨光(砂纸在轴向移动磨光)。
(5)轴的材料,主要是普通碳素结构钢,如C35和C45,另外还有铸铁,陶瓷类,树脂塑料,但后三种材料的轴对油封的密封都有缺陷。
腔体的设计:
(1)表面粗糙度,及直径公差见下表。
(2)安装倒角推荐值15°~30°。
(3)腔体的材质是钢或铸铁,使用外周是橡胶或金属的油封都行。一般轻合金和树脂热膨胀系数较大,适宜采用外周为橡胶的油封。
(4)不适宜的腔体结构,如采用冲压加工的,采用螺纹组合安装的,对开型的腔体等。
8、油封的安装
(1)装机前,油封应在唇口之间适量涂抹上添加有二硫化钼的锂基酯,防止轴在瞬间启动时,对唇口造成干磨现象,影响唇口的过盈量,并应尽快,装配。装好油封的油封座,如果不是马上装机,则建议在上面用布覆盖防止异物附着油封。涂锂基脂的手或工具一定要干净。
(2)油封要平装,不能有倾斜的现象。建议采用油压设备或套筒工具安装。压力不要太大,速度要均匀、要慢。
(3)油封安装时应涂敷油液或润滑油,并将轴端和轴肩倒圆。
(4)安装油封时,一定要使唇缘端朝向被密封的油液一侧,切忌反向装配。
(5)油封装入座孔时,应采用专用工具推入,防止位置偏斜。
(6)油封唇缘通过的螺纹、键槽、花键等处应采取各种措施来防止唇缘损伤,并用专用工具装配。
(7)拆卸油封时应避免碰伤腔体内表面和轴的表面。
(8)使用过的油封,即使外观再好也不能再使用,必须更换新的油封。
(9)轴表面有碰伤或锈蚀时,必须进行修补。
(10)装入新油封时,为了使其离开旧的唇部接触部位,应使用垫片避开原来的摩擦痕迹。

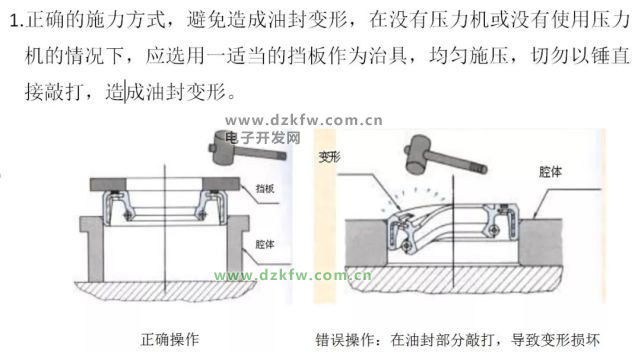

骨架油封的安装方法1

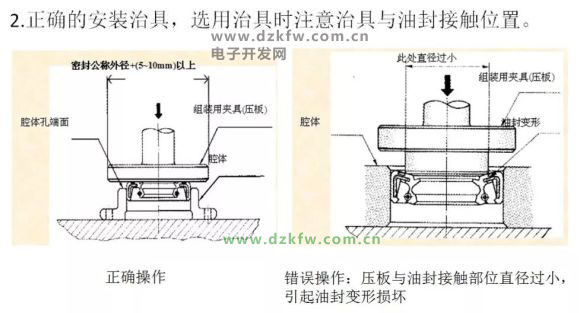

骨架油封的安装方法2

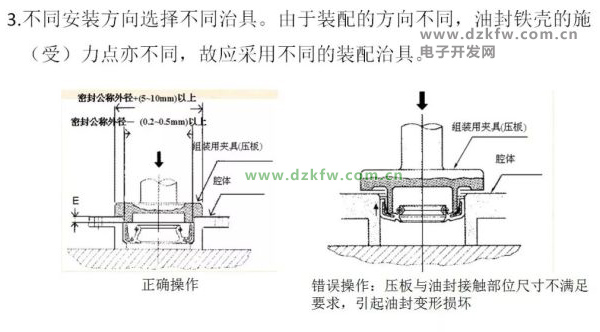

骨架油封的安装方法3

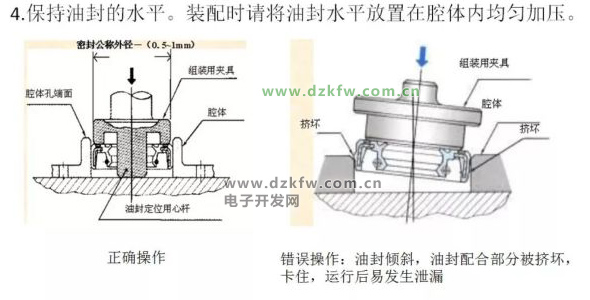

骨架油封的安装方法4
-End-
