机械臂电机选型计算案例

作者:佚名    文章来源:网络整理    点击数:1752    更新时间:2024/4/22

一、机械臂电机选型计算方法
机械臂通常包含多个轴,每个轴都需要选用合适的电机。在选型时需要考虑以下因素:
1. 负载惯量:该参数决定了电机的加速度和减速度,从而影响机械臂的运动速度和精度。
2. 负载转矩:该参数与机械臂的扭矩需求相关,决定了电机的最大扭矩选择范围。
3. 负载重量:该参数决定了电机的选型范围,同时需要考虑机械臂在运动期间的惯性载荷。
4. 工作周期:该参数决定了电机的选择范围,需要考虑机械臂的使用时间和工作负荷。
5. 控制方式:根据机械臂的控制方式(位置控制、速度控制、扭矩控制),选型的电机也存在所选要求的不同。

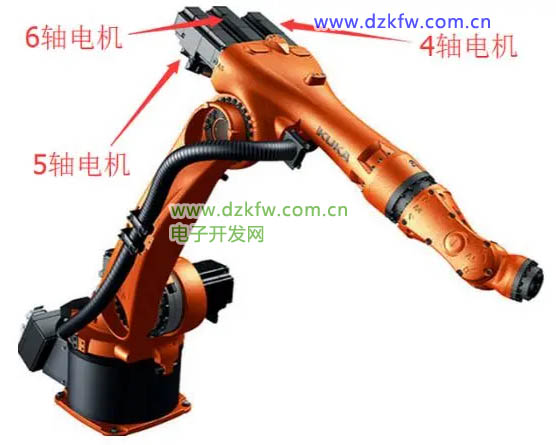

机械臂电机选型
二、机械臂电机选型案例
假设我们需要为一台重量为200kg的机械臂选择电机。该机械臂需要在1秒钟内从静止加速到5m/s的速度,每天工作时间为8小时,工作负荷为50%。根据上述需求,我们可以进行如下计算:
1. 首先计算所需的加速度和减速度,根据运动学公式,加速度为(v^2 - v0^2)/(2s),其中v为目标速度,v0为初始速度,s为运动距离。代入数据得到加速度为12.5m/s²。由此,我们可以估算出负载惯性为J=200/2*12.5=8kg*m²。
2. 计算所需的最大扭矩。根据牛顿第二定律 F=ma,代入数据可得F=200*12.5=2500N;再考虑惯性力,我们可以将最大扭矩定为T=JΔω/Δt,其中Δω为加速度产生的角速度,Δt为加速度所需的时间,代入数据可得T=8*12.5/1=100N*m。
3. 根据负载重量计算电机所需额定负载力矩,我们可以取负载重量的1.5倍,即300kg。
4. 根据工作周期计算电机额定输出功率,P=FsN/9549,其中F为额定载荷,s为线速度,N为工作时间(小时),代入数据可得P=300*5*8/9549=1.26kW。
5. 最后根据控制方式选择合适的电机类型和规格,例如位置控制可以选择步进电机,速度控制可以选择伺服电机,扭矩控制可以选择直流无刷电机等。
三、结语
机械臂电机选型计算需要考虑多个因素,包括负载惯量、负载转矩、负载重量、工作周期和控制方式等。本文以实例的形式,详细讲解了机械臂电机选型的计算方法,希望能够帮助读者更好地理解和掌握选型技巧。


Tags:机械臂,选型
