温度测量仪，单晶体管温度遥测仪,Remote sensor for Thermometer

关键字：温度遥测电路图，温度测量仪

    附图电路是只用一只晶体管的简易温度遥测仪，他将温度转换为每秒钟“咔嗒”声的次数，用AM短波收音机接收。实现温度遥测。

    图1电路是一产生间隙脉冲的发射机。利用晶体管Tr1对线圈电流的通、断进行控制，发射频率约3MHz～30MHz。线圈L1需自制，截取一段喝饮料用的吸管，直径约Φ6mm，用Φ0.26mm的漆包线先密绕30匝，再在其上密绕15匝：在吸管适当位置用针扎出小孔，以穿绕线圈的头、尾作固定．如图2。温度传感器采用负温度系数热敏电阻(NTC)，25℃时的阻值为100kΩ。R1是温度补偿电阻，阻值约27kΩ。伴随着温度的升高．热敏电阻的阻值下降，“咔嗒”声的周期也变短．即每秒钟“咔嗒”声的次数增多。

    刚接通电源时，晶体管Tr1处于关断状态，电容器C1被充电．当C1两端电压达到约0.6V时，Tr1导通，电感L1中流过电流，并经C1反馈至Tr1基极，产生振荡。同时，C1放电使Tr1再关断，振荡停止。产生的间隙振荡经天线向空间发射。

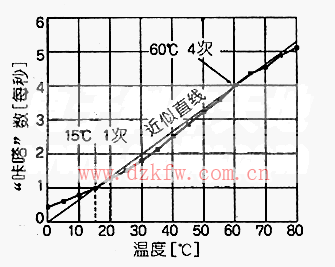

    调谐收音机至发射频率时。收音机就会发出“咔嗒”声。图3是温度与每秒“咔嗒”声次数的实测值．测试方法是监听到连续11次“咔嗒”声(10周期)所需要的时间(用T10表示)，再据下式算出媪度：t=150／T10。

    试将此遥测仪与一数显温度计放置在冷藏库门内侧，关门数分钟后用短波收音机监听。当时环境温度为28℃，收音机听到第11声“咔嗒”所用时间为13.7秒．用上式算出的温度约11℃。而此时数显温度计显示的温度正好是11℃。

    此遥测仪虽然简易。但若用单片机来计算“咔嗒”声的间隔时间，温度测量精度可以更高。
