单片机红外遥控接收电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2012-10-27

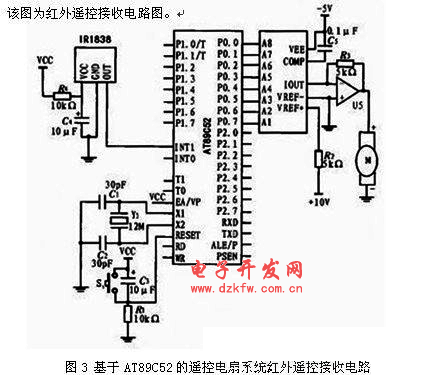

 该图为红外遥控接收电路图。 如下图所示,单片机的左半部分是万能红外接收头 IR1838,其管脚1为输出,管脚2,3分别是接地和电源的输入,电源电压仍然为5  V,左半部分的单片机的最小系统完成的是单片机的复位功能和启停,右半部分电路是由一个 DAC0808芯片构成,该芯片输出与一个放大器相连,通过放大后将电压加在直流电机的两端,从而驱动了电机的工作。关于 DAC0808它的主要参数为,误差最大,快速建立时间为150  ns,高速输入乘以转换率为:8  mA/μs,电源电压为±4.5~±18  V 到,该芯片为低功耗的,最大功耗为33  mW。该 DAC 是8位的,也就意味着输入的范围为0到255,输出的电压从0~10 V 变化的,这样最小精度为10/255 V,但是经过一个集成放大器后,也就能驱动一个小小的电动机了。
单片机红外遥控电路图
