红外接近检测器,Infrared proximity switch

关键字：红外接近开关电路图

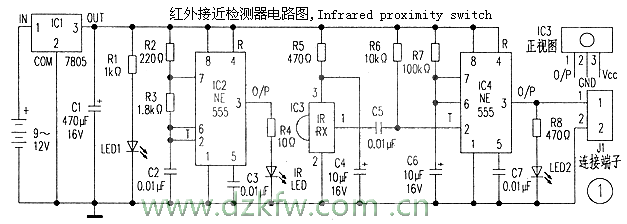

  这种红外接近检测器(图1)可以用于自动开门、自动放水、自动照明、防盗报警电路等等。接近检测器主要由红外发射器和接收器组成。

    发射器部分由作为振荡器工作的555定时器IC2为核心。IC2的输出经限流电阻R4送到红外线(IR)LED。发射器的振荡频率为38kHz，占空比为50％，以满足检测器／接收器模块的要求。西门子公司的SFH5110-38作为接收模块，调谐频率为50％占空比的38kHz连续方波。

  接收器部分由红外线接收模块Ic3、555单稳触发器IC4和LED指示器组成。根据收到的红外信号，Ic4触发导通，并在接收红外信号的周期内维持导通。当信号中断时，单稳电路IC4在几秒钟后关闭，具体时间由定时元件R7和C6确定(T=1.1R7×C6)。因此，若R7=470kΩ，C6：4.7μF，则单稳周期约为2.5秒。

    发射器和接收器可单独安装在PCB板上，红外线接收模块必须安装在红外线LED的后面，以避免由于红外线泄漏而导致虚假指示。图2是推荐的红外线LED与红外线接收模块分隔安装的示意图。

    在附近移动的物体反射由红外线LED射出的红外线。红外线接收模块的灵敏度角约为0-60°。因此，当反射的红外线被检测到时，IC4被触发，其  输出信号可以以任何需要的方式使用。例如，当有人接近时，通过继电器吸合来接通一照明灯。在此人离去几秒钟(单稳时间)后就自动关断。

    检测器的灵敏度取决于与红外线LED串联的限流电阻H4．接近检测的范围大约为40cm。若取R4为20Ω时，可以检测到25cm处的物体．而改用R4为30Ω时，检测范围就减少至22.5cm．
