1、通讯接头上的开关是什么用啊。就是on和off？

是终端电阻的开关，接通与断开。在一总线中首个站点与最后一个站点的终端电阻要置为ON，其余站点为OFF。

西门子DP通讯接头RS485总线插头9针

2、接通终端电阻的作用是什么？

终端电阻是为了消除在通信电缆中的信号反射。在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。

GND 接地

RXD- 接收数据

RSD+ 接收数据

TXD+ 发送数据

TXD- 发送数据

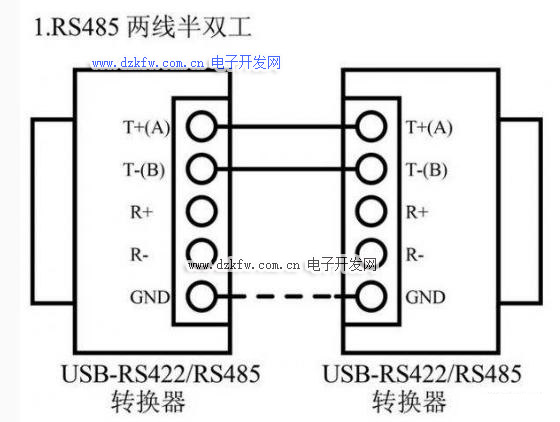

RS485两线半双工接法

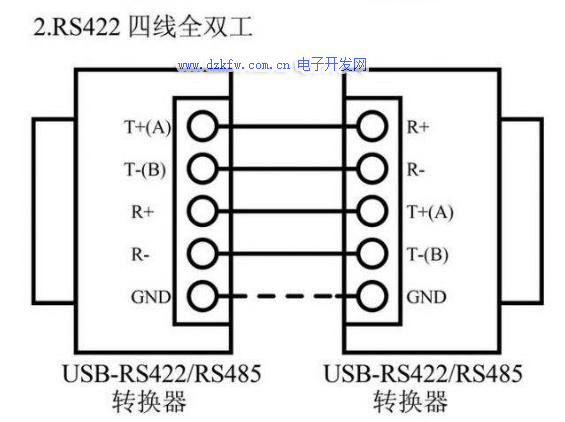

RS422/RS485四线全双工接法
