延迟式无稳态多谐振荡器发声电路工作过程

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-03-21

电路功能介绍

当按键S1按下时,扬声器开始发声,延迟一段时间后,扬声器发声停止。

本电路可分为三个部分:

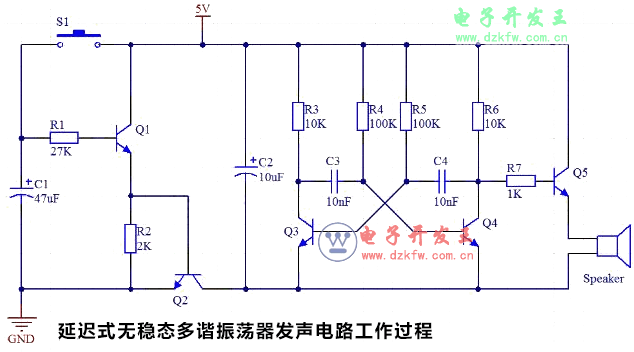

1、三极管Q1,Q2以及外围电阻电容组成的延迟开关电路,如下图中的红色区域;

2、三极管Q3,Q4以及外围电阻电容组成的无稳态多谐振荡器电路,如下图中的绿色区域;

3、三极管Q5,扬声器组成的发声电路。

延迟式无稳态多谐振荡器发声电路工作过程

电路工作过程

1、电路通电后,未按下按键S1时,电解电容C1上无电荷,所以三极管Q1的基极电压为0V,所以三极管Q1截止,Q2也截止。Q2截止后,无稳态多谐振荡器与发声电路没有电流回路,所以此时扬声器是不发声的。

2、按下按键S1时,电解电容C1开始充电,同时三极管Q1的基极电压开始升高,当基极电压上升到1.4V时,三极管Q1开始导通,同时三极管Q2的基极有电流流过,三极管Q2也开始导通。

3、Q2开始导通后,无稳态多谐振荡器就开始工作,三极管Q4输出振荡频率的方波音频信号,通过电阻R7送至功率放大管Q5驱动扬声器开始发声。

4、按键松开后,电解电容C1通过电阻R1开始慢慢放电,放电过程中,扬声器还能保持发声。当放电到无法使三极管Q1导通时,三极管Q2也会截止,同时无稳态多谐振荡器电路和发声电路的电流回路也被截止,所以扬声器停止发声。

注意事项

1、三极管Q2起到一个开关作用,导通时,无稳态电路才有电流通过GND流回电源,否则整个工作回路被切断。

2、扬声器发声的频率由无稳态多谐振荡器电路决定,关于无稳态多谐振荡器工作过程的详细讲解可参考前面的相关实例。
