汽车中控锁电路工作原理

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-15

  附图为电原理图。

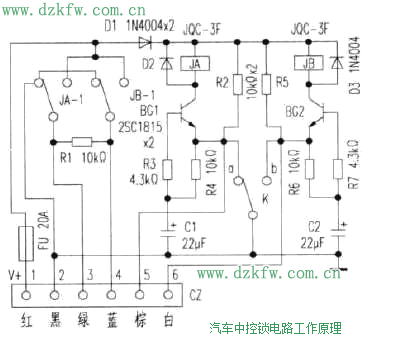

  汽车中控锁电路工作原理图
  汽车中控锁电路电路原理图 由图可见,电路主要JA、BG1和JB、BG2及外围阻容元件组成的两个延时继电器构成。假设中控锁起始静止状态为开销状态,换向开关K与 a点接通,BGl无偏置而截止,Cl无充电,JA也不吸合。BG2因e极开路也截止,电源通过R5、R6向C2充电至接近+12V。 当按下主控锁时,换向开关K接通b点,C2经R7、BG2的b“极迅速放电,使BG2导通,JB吸合,JBl常开触点接通,电源由V+→蓝→电机→绿→地。使其他三个电机正转,完成锁门动作。由于C2容量很小,瞬间即放电完毕,BG2又截止,JB断电其触点恢复原位。电源经R2、R4向C1充电至+12V。开锁时,JA重复上述过程,电机反转实现开锁。

Tags:汽车电路,中控锁电路,中控锁工作原理
