protel如何画边框线

操作步骤:
1、开protel以后。先选择原点;

开protel以后。先选择原点

2、在图纸上点击以后再选择图层(keepoutlayer);

keepoutlayer

3、然后选择线在按照所要尺寸进行画图;

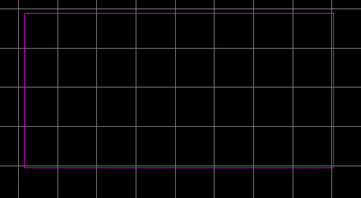

protel如何画边框线

4、选定原点 与图层后开始画线;
5、在画完之后根据之前所要的尺寸分好坐标然后双击线条在里面的X、Y坐标上输入所要的坐标即可。

protel如何画边框线

Tags:protel,画边框线
