不会显示在绘图页中。
　　（2）Footprint　包装形式。应输入该元件在PCB库里的名称。
　　（3）Designator　流水序号。
　　（4）Part Type　显示在绘图页中的元件名称，默认值与元件库中名称Lib Ref一致。
　　（5）Sheet Path　成为绘图页元件时，定义下层绘图页的路径。
　　（6）Part　定义子元件序号，如与门电路的第一个逻辑门为1，第二个为2，等等。
　　（7）Selection　切换选取状态。
　　（8）Hidden Pins　是否显示元件的隐藏引脚。
　　（9）Hidden Fields　是否显示“Part Fields 1-8”、“Part Fields 9-16”选项卡中的　元件数据栏。
　　（10）Field Name　是否显示元件数据栏名称。

　　改变元件的属性，也可以通过菜单命令Edit/Change。该命令可将编辑状态切换到对象属性编辑模式，此时只需将鼠标指针指向该，然后闽南鼠标左键，就可打开Part对话框。
　　在元件的某一属性上双击鼠标左键，则会打开一个针对该属性的对话框。如在显示文字U？是双击，由于这是Designator流水序号属性，所以出现对应的Part Designator对话框，如图1－11所示。

图1－11　Part Designator对话框

1.2.6 放置电源与接地元件

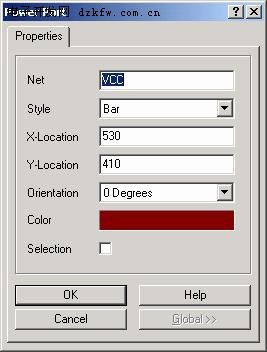

　　VCC电源元件与GND接地元件有别于一般的电气元件。它们必须通过菜单Place/Power Port或电路图绘制工具栏上的按钮不调用，这编辑窗口中会有一个随鼠标指针移动的电源符号，按Tab键，即出现如图1－12所示的Power Port对话框。

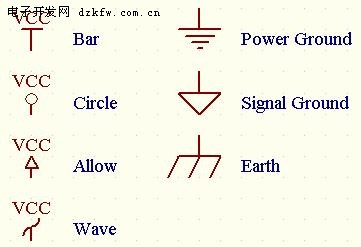

　　在对话框中可以编辑电源属性，在Net栏中修改电源符号的网络名称，在Style栏中修改电源类型，Orientation修改电源符号放置的角度。电源与接地符号在Style下拉列表中有多种类型可供选择，所下图1－13所示。

图1－13　各种电源与接地符号

1.2.7 连接线路
　　所有元件放置完毕后，就可以进行电路图中各对象间的连线（Wiring）。连线的主要目的是按照电路设计的要求建立网络的实际连通性。
　　要进行操作，可单击电路绘制工具栏上的 按钮或执行菜单Place/Wire将编辑状态切换到连线模式，此时鼠标指针由空心箭头变为大下字。只需将鼠标指针指向欲拉连线的元件端点，单击鼠标左键，就会出现一条随鼠标指针移动的预拉线，当鼠标指针移动到连线的转弯点时，单击鼠标左键就可定位一次转弯。当拖动虚线到元件的引脚上并单击鼠标左键，可在任何时候双击鼠标左键，就会终止该次连线。若想将编辑状态切回到待命模式，可单击鼠标右键可按下Esc键。

　　更快捷的连线方法：在待命模式，按鼠标右键，出现如图1－14所示的右键菜单，点击Place Wire菜单项就可以进行连线。

图1－14　右键菜单

　　1.2.8 放置接点
　　在某些情况下Schematic会自动在连线上加上接点（Junction）。但通常有许多接点要我们自己动手才可以加上的。如默认情况下十字交叉的连线是不会自动加上接点的。如图1－15所示。

图1－15　连接类型

　　要放置接点，可单击电路绘制工具栏上的 按钮或执行菜单Place/Junction，这时鼠标指针会由空心箭头变成大十字，且蹭还有一个小黑点。将鼠标指针指向欲放置接点的位置，单击鼠标左键即可，单击鼠标右键可按Esc键退出放置接点状态。

1.2.9 保存文件
　　电路图绘制完成后要保存起来，以供日后调出修改及使用。当打开一个旧的电路图文件并进行修改后，执行菜单File/Save可自动按原文件名将其保存，同时覆盖原先的旧文件。

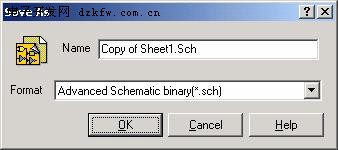

　　在保存文件时如果不希望覆盖原来的文件，可彩换名保存的。具体方法是执行File/Save As...菜单命令，打开如图1－16所示的Save As对话框，在对话框中指定新的存盘文件名就可以了。

图1－16　换名存盘对话框

　　我们在“Save As”对话框中打开“Format”下拉列表框，就可以看到Schematic所能够处理的各种文件格式：
　　Advanced Schematic Binary (*.sch)　Advanced Schematic　电路绘图页文件，二进制格式
　　Advanced Schematic　ASCII (*.asc)　Advanced Schematic　电路绘图页文件，文本格式
　　Orcad Schematic (*.sch)　SDT4　电路绘图页文件，二进制文件格式。
　　Advanced Schematic template ASCII (*.dot)　电路图模板文件，文本格式。
　　Advanced Schematic template binary (*.dot)　电路图模板文件，二进制格式。
　　Advanced Schematic binary files (*.prj)　项目中的主绘图页文件。

　　在默认情况下，电路图文件的扩展名为.Sch。
