PLC与变频器通讯方式,西门子S7-200与变频器之间的MODBUS通讯

作者:佚名    文章来源:本站原创    点击数:3130    更新时间:2018-06-14

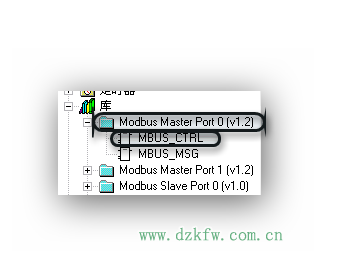

这里用台达的变频器为例,其他变频器和S7-200的MODBUS通讯这个一样,只是通讯代码是个厂家自行定义的,查说明书就行

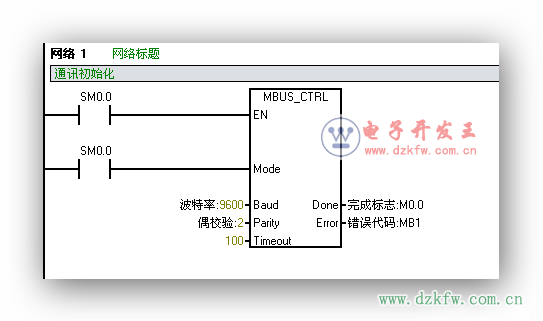

这些不解

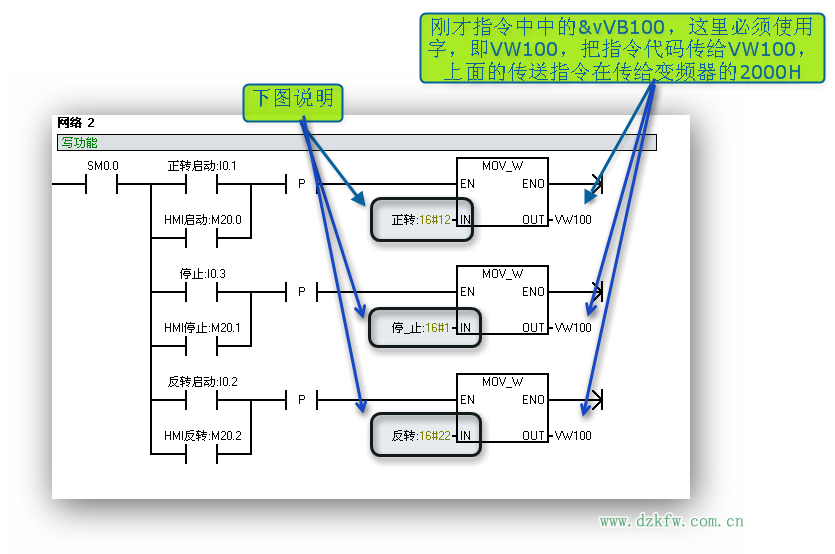

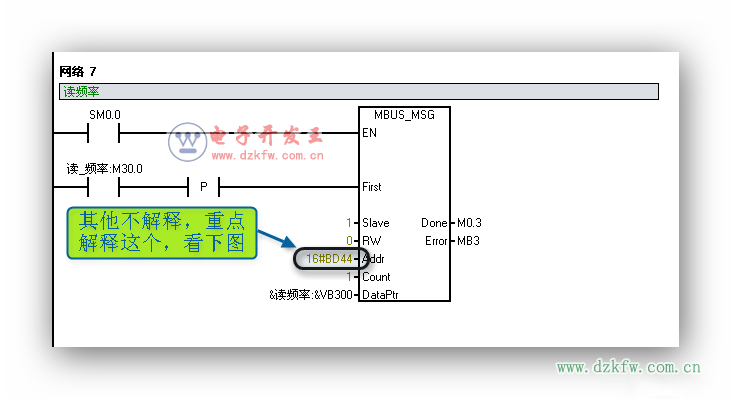

继续不解释

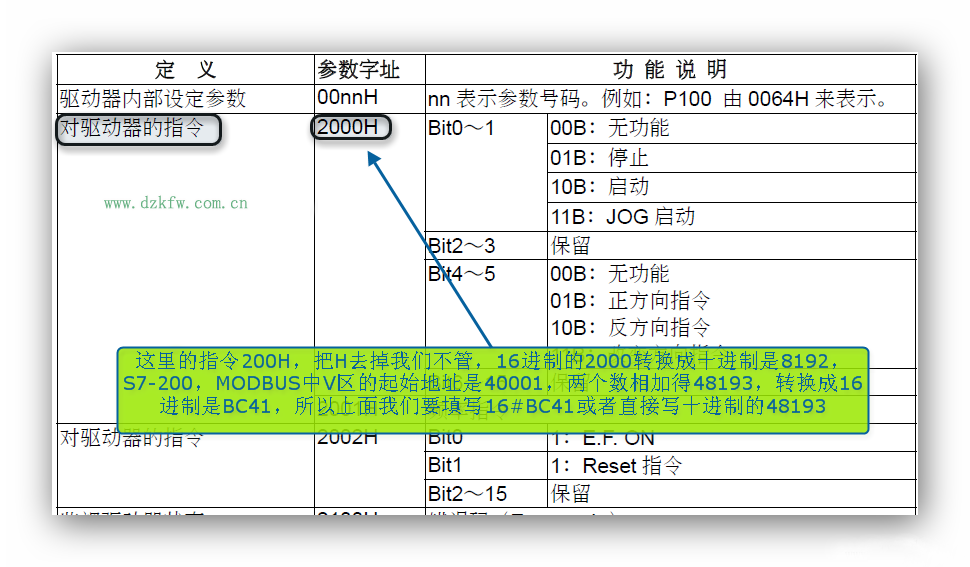

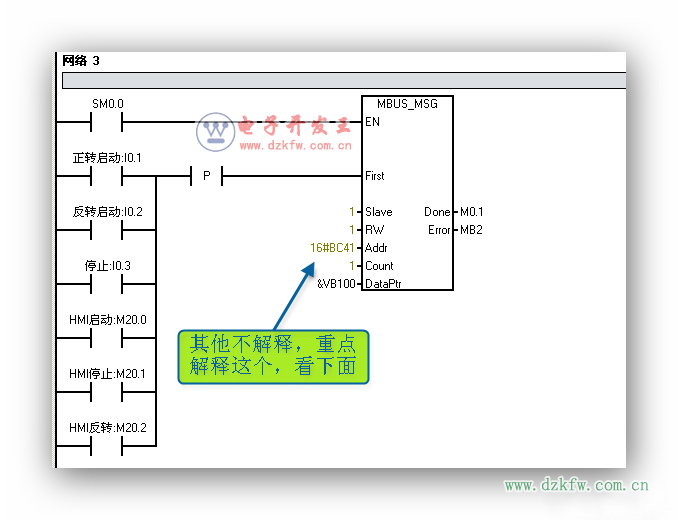

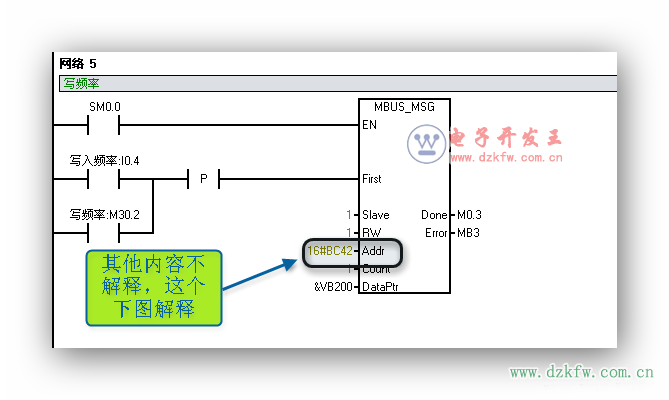

Addr中填写的16#BC4是什么?

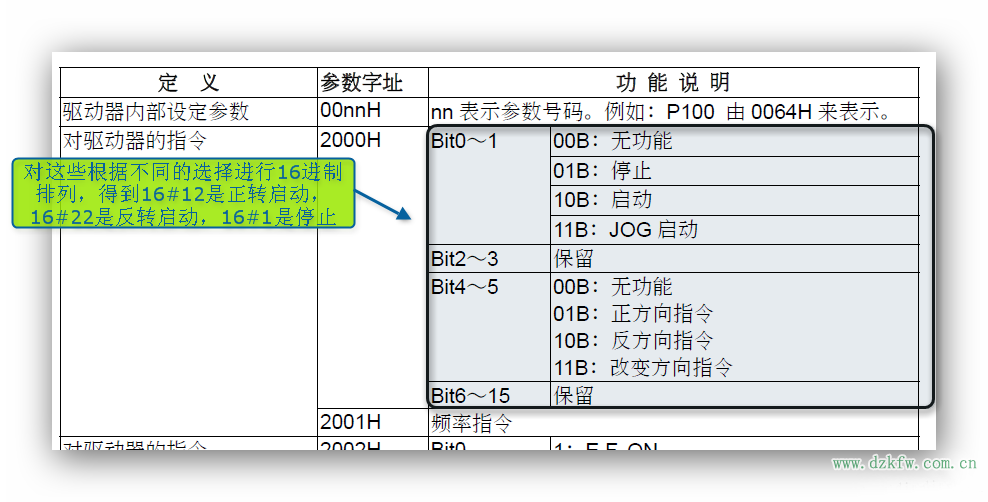

看说明书


看说明书

看说明书

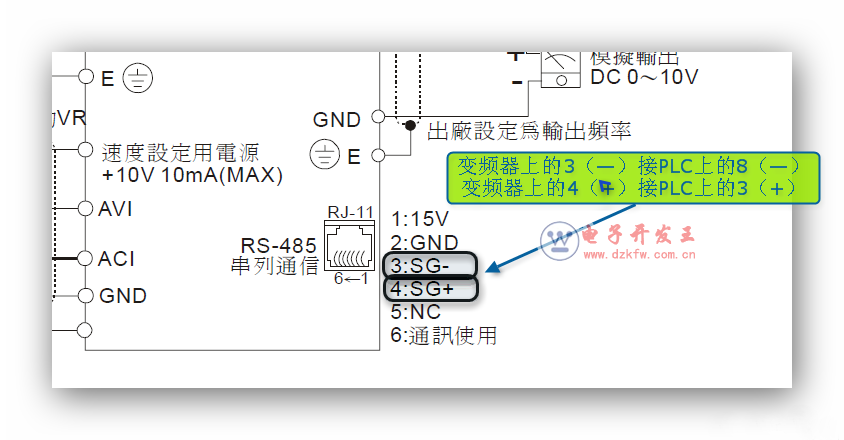

通讯电缆的连接:


台达变频器的参数参数调整:POO,设置为3    主頻率輸入由串列通信控制(RS485)
                                                       P01,设置为3     運轉指令由通訊控制,鍵盤STOP有效
                                                        P88,设置为1   通訊地址 1
                         P89,设置为1    通讯传送速度 9600

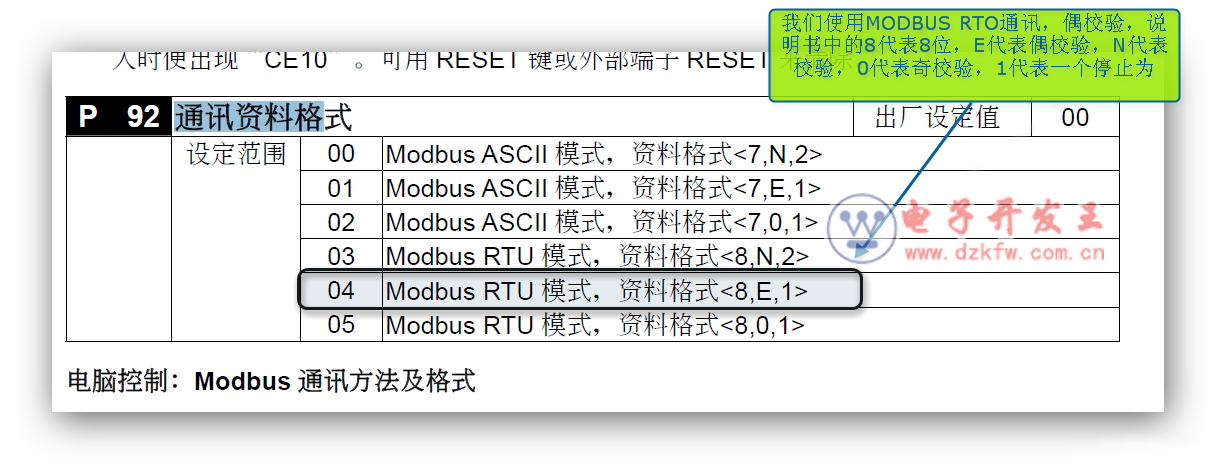

                          P92,设置为4    通讯资料格式(下图解释)



OK,通电试机
