PLC算术运算和逻辑运算指令

作者:佚名    文章来源:本站原创    点击数:2245    更新时间:2017-7-18

算术运算和逻辑运算指令

  加法指令ADD、减法指令SUB

  乘法指令MUL、除法指令DIV

  加1指令INC、减1指令DEC

  字逻辑运算指令(FNC26~FNC29)

1、加法指令ADD、减法指令SUB

  ADD指令是将指定的源元件中的二进制数相加,结果送到指定的目标元件中去。每个数据的最高位作为符号位(0为正,1为负),运算是二进制代数运算。

  减法指令SUB与ADD指令类似。


2、乘法指令MUL、除法指令DIV

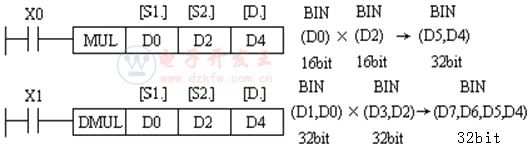

  MUL指令是将两个源元件中的数据的乘积送到指定目标元件。如果为16位数乘法,则乘积为32位, 果为32位数乘法,则乘积为64位,如图5.25所示。数据的最高位是符号位。

3、加1指令INC、减1指令DEC

  INC、DEC指令操作数只有一个,且不影响零标志、借位标志和进位标志。

  在16位运算中,32767再加1就变成了-32768。32位运算时,2147483647再加1就变成-2147483648。DEC指令与INC指令处理方法类似。

 4、字逻辑运算指令(FNC26~FNC29

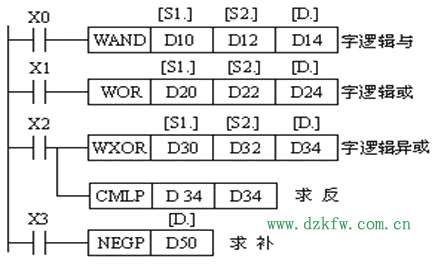

  字逻辑运算指令包括WAND(字逻辑与)、WOR(字逻辑或)、WXOR(字逻辑异或)和NEG(求补)指令。使用方法如图所示。

 案例一: 假设有一汽车停车场,最大容量只能停车50辆,为了表示停车场是否有空位,试用plc来实现控制。

  一、硬件的实现

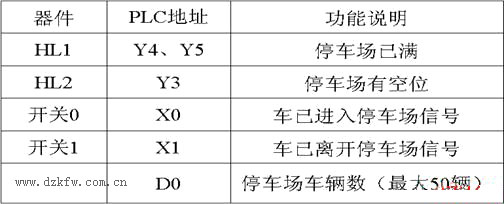

  1、I/O分配表




  2、外部连线

  根据上述模块的学习,再依据图中的标示,同学们可以自己画出输入及输出端口的分配,在这不加深述。

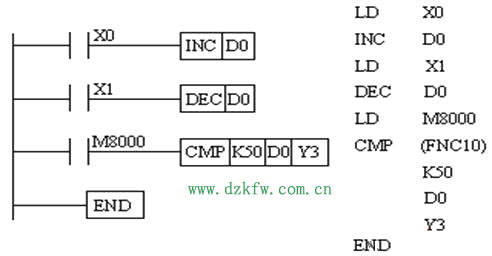

  二、软件的编程


案例二: 某控制程序中要进行以下算式的运算:38X/255+2 式中“ X ”代表输入端口 K2X0 送入的二进制数,运算结果需送输出口 K2Y0 ; X020 为起停开关。

  一、硬件的实现

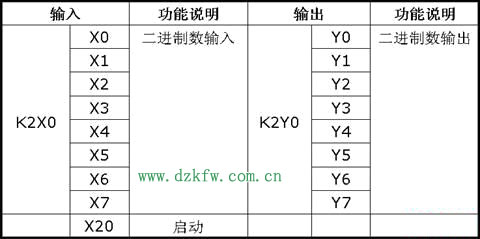

  1、I/O的分配


  2、硬件连线

  根据上述模块的学习,再依据图中的标示,同学们可以自己画出输入及输出端口的分配,在这不加深述。

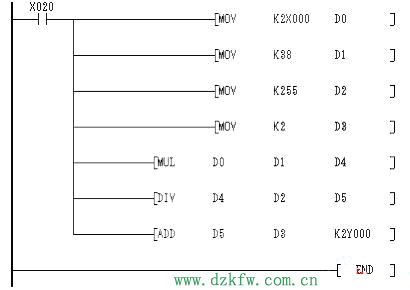

  二、软件的实现
