PLC中COM端口如何接线?什么是COM端口?

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-7-8
 什么是COM端口?我们今天说的COM端口,不是我们之前所说的“串行通讯端口”,而是我们购买plc,准备设计和配线的时候看见在接线端子上面标记的‘COM’是指什么,需要怎么接线,接下来小编给大家介绍一下。

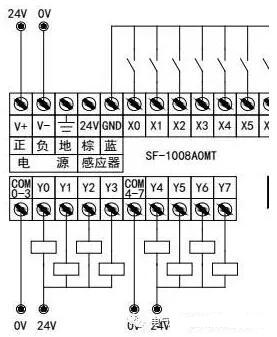

  一般来讲:COM可以接电源负或正,COM如果接负其他和这个COM同组的端子统一接正,否则不会有信号,反之COM接正其他和这个COM同组的端子统一接负。


   这只是表面我们接线方式,实质我们要分是继电器输出还是晶体管输出两种情况来具体分析是接正还是接负。
  COM端口是公共端,不需要编程.
  继电器输出:对于继电器形式来说,COM端接火线,YO接通时就输出220V电压;YO接负载,负载的另一端接零线,就可以了。或者COM端接正24V,YO输出时就输出正24V电压;接电源负载,输出就是负的。
  晶体管输出:对于晶体管输出,COM端口一般都接24V电源的负端。
