交直流两用暗室安全灯

作者:佚名    文章来源:本站原创    点击数:1644    更新时间:2017-4-21

交直流两用暗室安全灯
该暗室交直流两用灯具有无触点自动转换开关功能。采用橙色发光二极管。正常供电时,交流220伏经变压器桥式整流、电容滤波、输出4V左右直流(空载时为5V)。因机内电池电压为3V,二极管D导通,发光二极管由整流电源供电。由于BG发射极电位低于基极电位,因此BG截止,机内电池E自动关断,无电流输出。停电时,BG发射极电位高于基极电位,处于导通状态,电池E经BG向发光二极管供电。如市电恢复,则二极管D又导通,BG又自动截止。

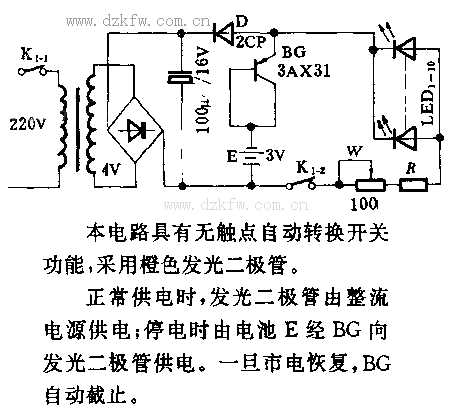

交直流两用暗室安全灯电路图
