ne555管脚功能应用电路图与pdf资料

作者:佚名    文章来源:本站原创    点击数:    更新时间:2011-2-26

ne555芯片是我们再也熟悉不过的时基电路,用他可以组成各种功能电路,在家用电子设备里面应用非常的广泛,例如元器件测量仪、家用电器控制装置、门铃、报警器、电路检测仪器、定时器、信号发生器、压频转换电路、电源应用电路、自动控制装置及其它应用电路等,下面我介绍一下他的相关资料。

点击浏览下一页
<ne555管脚功能图>



555芯片的内部含有两个电压比较器,一个RS触发器,一个分压器,一个放电晶体管三极管和一个功率后极输出级。是CMOS工艺制造的, 具体请见下图片.

ne555引脚功能介绍:
8电源电压Vcc
1地 GND
2触发
3输出
4复位
5控制电压
6门限(阈值)
7放电



点击浏览下一页

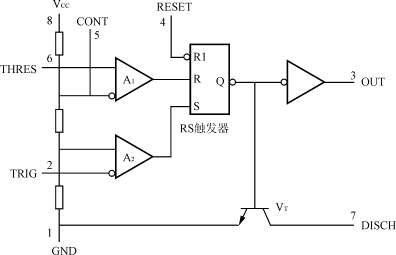

                                       <NE555内部电路方框图>

  此芯片的内部中心电路是2个晶体三极管加正反馈组成的RS触发器。NE555输入控制端有直接复位Reset端,通过比较器A1,复位控制端的TH、比较器A2置位控制的T。输出端为F,还有集电极开路的放电管DIS。它们控制的优先权是R、T、TH。

点击浏览下一页
〈ne555应用〉

ne555 pdf 资料下载:http://www.alldatasheet.com/view.jsp?Searchword=ne555


点击浏览下一页
<NE555应用电路>

点击浏览下一页 点击浏览下一页

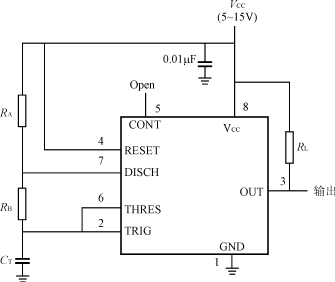

                     <ne555无稳态工作方式电路>                                         〈ne555脉宽调制电路〉

点击浏览下一页
点击浏览下一页
                 <ne555脉宽调制电路2>                                  <ne555单稳态电路>
