555芯片组成的线性温度-频率变换电路

作者:佚名    文章来源:不详    点击数:1496    更新时间:2010-11-15



NE555

点击查看:555内部结构,特点及引脚图

555芯片组成的线性温度-频率变换电路

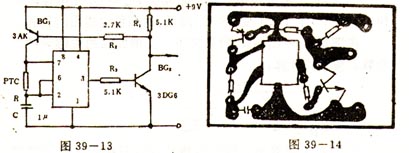

线性温度-频率变换电路如图39-13所示。

         在图中,当时基电路555的③脚输出高电平时,三极管BG1、BG2均导通,定时电容C便以时间常数τ=Rt·C的速率充电。当C上的充电电压达2/3电源电压时,时基电路555被复位,③脚输出低电平,使BG1、BG2截止。电容C便通过时基电路555的内部放电管、Rt及③脚以τ=Rt·C的速率放电,则BG2管输出的脉冲周期与热敏元件Rt的关系是:

T=K·Rt(K=1.4CK为一常数)

由此可见,输出周期T与Rt成正比。合理地选择Rt的工作区域,便可以保持温度与其阻值成线性关系,即输出频率与温度成线性关系。

线性温度一频率变换电路的印刷电路如图39-14所示。

 线性温度-频率变换电路
