1-9V稳压电源数字显示电路图

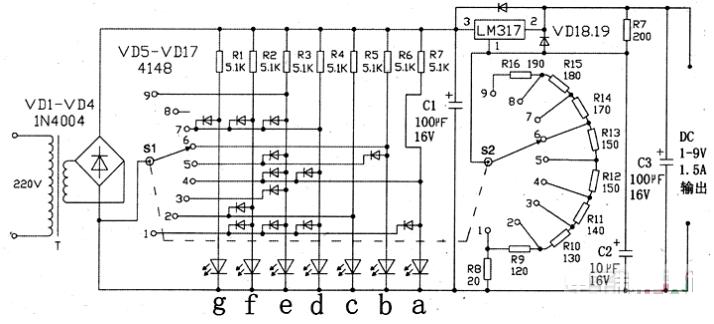

采用LM317制作可调稳压电源已很普遍，笔者在这里介绍的数显1-9V稳压电源附加装置见附图。根据需要该稳压电源可输出DC1～9V(共九挡)，并选用红色的一位LED数码管显示1～9的输出电压值。

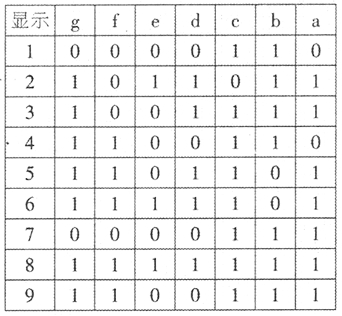

    LED数码管7段显示编码见附表，其编码由S1和VD5～VD17完成(表中“1”表示亮，“O”表示灭)。(注：数码管选用共阴连接，切记!)S1、S2可用波段开关改制，因线路简单，调试方法不多述。只要按图中的接法。一装即成。
