模拟电子蜡烛电路设计与制作

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-01-13

模拟电子蜡烛工作原理

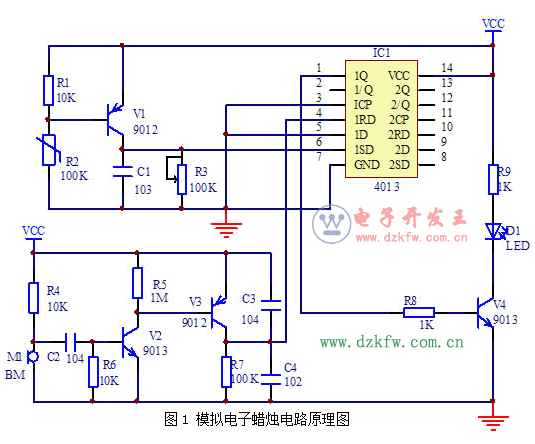

模拟电子蜡烛电路原理图

   CD4013是一双D触发器,由两个相同的、相互独立 的数据型触发器构成。每个触发器有独立的数据、置位、复位、时钟输入和Q及Q输出,此器件可用作移位寄存器,且通过将Q输出连接到数据输入,可用作计算器和触发器。在时钟上升沿触发时,加在D输入端的逻辑电平传送到Q输出端。置位和复位与时钟无关,而分别由置位或复位线上的高电平完成。



 三、模拟电子蜡烛工作原理

   CD4013是一双D触发器,由两个相同的、相互独立的数据型触发器构成。每个触发器有独立的数据、置位、复位、时钟输入和Q及Q输出,此器件可用作移位寄存器,且通过将Q输出连接到数据输入,可用作计算器和触发器。在时钟上升沿触发时,加在D输入端的逻辑电平传送到Q输出端。置位和复位与时钟无关,而分别由置位或复位线上的高电平完成。

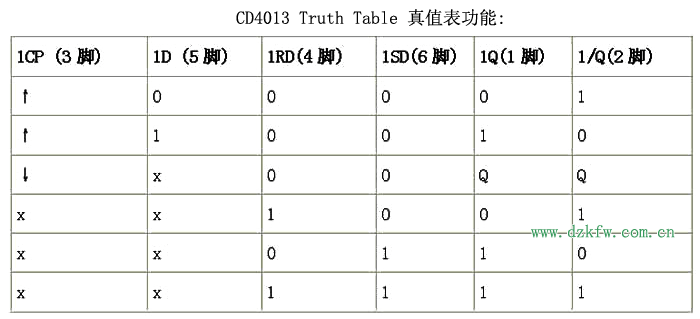

CD4013 Truth Table 真值表
  本电路利用双D触发器4013中的一个D触发器,接成R-S触发器形式。

  接通电源后,R7,C3组成的微分电路产生一个高电平微分脉冲加到IC1的1RD端,强制电路复位,1Q端输出低电平,送到三极管V4的基极,也为低电平,V4截止,发光二极管D1不发光。

   当用打火机烧热敏电阻R2后(烧的时间不能太长,否则容易烧坏热敏电阻),R2的阻值突然变小,呈现低电阻状态,三极管V1导通,产生的高电平脉冲送到4013的1SD端,使1Q端翻转变为高电平,送到三极管V4的基极,也为高电平,V4导通,发光二极管D1发光,这一过程相当于用火柴点亮蜡烛,此时即使打火机离开热敏电阻R2后,也不会使电路状态发生改变,发光二极管D1维持发光。

  当用嘴吹驻极体话筒M1时,驻极体话筒M1输出的音频信号经过C2送到V2的基极,触发V2导通。因R5的阻值比较大,故V2的集电极电位降得很低,PNP型三极管V3的基极电位也就很低,从而V3导通,高电平脉冲送到触发器1RD端。触发器复位,1Q端由高电平变为低电平,V4截止,发光二极管D1熄灭,实现“风吹火熄”的仿真效果。

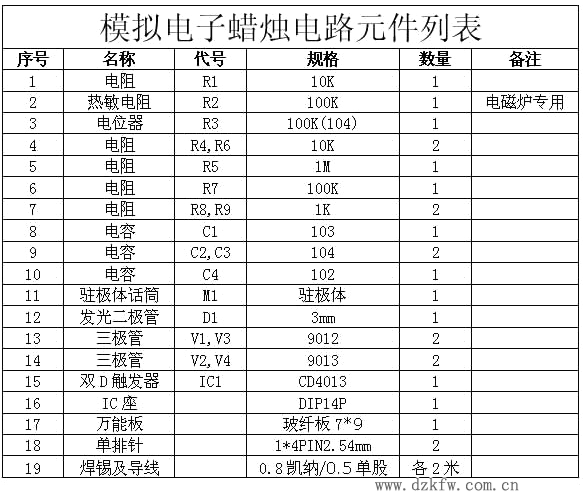

模拟电子蜡烛元件清单

模拟电子蜡烛电路元件列表
