会员注册LED警示灯经常用于玩具或装饰品。使用9伏电路即可让电路工作。我测试了5伏也能运行。电路是一个无稳态震荡器。通过改变两个10k电阻和100uF的电容可以调整LED闪烁速度。

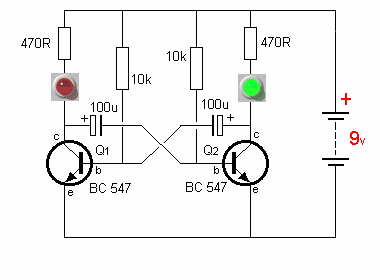

两个LED闪烁的电路原理图
工作原理：
当电源一接通，两只三极管就要争先导通，但由于元器件有差异，只有某一只管子最先导通。假如Q1最先导通，那么Q1集电极电压下降，红色LED被点亮，电容C1的左端接近零电压，由于电容器两端的电压不能突变，所以Q2基极也被拉到近似零电压，使Q2截止，绿色LED不亮。随着电源通过电阻R1对C1的充电，使三极管Q2基极电压逐渐升高，当超过0.6伏时，Q2由截止状态变为导通状态，集电极电压下降，绿色LED被点亮。与此同时三极管Q2集电极电压的下降通过电容器C2的作用使三极管Q1的基极电压也下跳，Q1由导通变为截止，红色LED熄灭。如此循环，电路中两只三极管便轮流导通和截止，两只发光二极管就不停地循环发光。改变电容的容量可以改LED循环的速度。
当电源一接通，两只三极管就要争先导通，但由于元器件有差异，只有某一只管子最先导通。假如Q1最先导通，那么Q1集电极电压下降，红色LED被点亮，电容C1的左端接近零电压，由于电容器两端的电压不能突变，所以Q2基极也被拉到近似零电压，使Q2截止，绿色LED不亮。随着电源通过电阻R1对C1的充电，使三极管Q2基极电压逐渐升高，当超过0.6伏时，Q2由截止状态变为导通状态，集电极电压下降，绿色LED被点亮。与此同时三极管Q2集电极电压的下降通过电容器C2的作用使三极管Q1的基极电压也下跳，Q1由导通变为截止，红色LED熄灭。如此循环，电路中两只三极管便轮流导通和截止，两只发光二极管就不停地循环发光。改变电容的容量可以改LED循环的速度。
LED闪烁电路PCB图
LED闪烁电路制作的效果（增加LED可以制作出各种）效果
