会员注册 该电路可以对镍镉电池和镍氢电池充电，非常适合于玩具上的电池、遥控器上的电池充电。发光二极管用于指示正在充电，这是一个低成本的电池充电器，希望你能够喜欢他。
实物图
电路图
R1 = 120R - 0.5W
R2 =见图
C1 = 220UF -35V
D1 = 1N4007
D2 = 3毫米LED
Q1 = BD135
J1 = DC输入插座
例如：
产品规格：
在汽车上使用的理想选择。
LED充电指示。
可选的充电电流。
充电镍镉或镍氢电池。
转换一个电源适配器插入充电器。
充电手机，玩具，笔记本，视频电池...
产品特点：
LED功能指示。
电源极性保护。
电源电流：相同的充电电流。
电源电压：从6.5VDC至21VDC （取决于所使用的电池）
充电电流（ ± 20 ％ ）电流：50mA ， 100mA时的200mA，的300mA， 400毫安。 （可选）
确定电源电压：

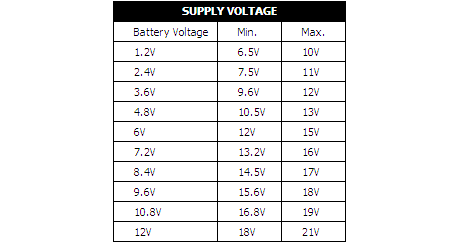

此表显示的最小和最大电压供给充电器。请参阅下面的电源电压选择表。
例如：
收取6V蓄电池12V的电源电压最低是必要的，最大电压为15V ，然后。
确定充电电流：
建立电路之前，您必须确定的多少电流将用于电池或电池组充电。最好是将电池的电流是较小的10倍，然后对电池容量进行充电，并给它充电约15小时。如果你双倍的充电电流，那么你就可以将电池一半的时间充电。充电电流选择表位于图。
例如：
6V / 1000毫安的电池组可以在15小时被控以100mA电流。如果你想更快充电，然后为200mA的充电电流可以用于约7小时。
注意：
较高的充电电流，更关键的充电时间，必须检查。当快速充电时，最好是充电之前，电池完全放电。使用的容量的1/10的充电电流将扩大电池的寿命。充电时间可以很容易地在不损坏电池一倍。
注意：
贴装晶体管以及PCB上的散热片，弯曲的线索是必要的。注意的是，晶体管的金属背接触的散热片。检查晶体管的导线不要触摸散热器。
