袖珍调频发射机的制作

作者:佚名    文章来源:本站原创    点击数:    更新时间:2008-10-31
    几乎每个电子爱好者都有利用无线电的雄心壮志,不论遥控一架飞机或者与外界通讯,都表达他们发射的期望讯号 这里向各位介绍的一部袖珍发射机,十分适合初学者,电路简单易制,造价低廉,输出功率不超过5-8mW,发射范围在房屋区可至100米左右,用一部普通的FM收音机接收,显示其灵敏度和清晰度俱佳,电路设计中最富挑战性的部份就是只需用3V电源和半波天线便有如此的发射能力。另外,由于电路需要的零件十分之少,故可将之安放在一个火柴盒(比国内-般火柴盒大一些)里,作为器,可谓神不知、鬼不觉,不过,并非限于这方面用途上,可将之安置在婴孩房、闸门或走廊通道,监视实际情况,此外亦可当作为夜间保安装置。 电路之电流损耗少于5mA,用两枚干电池可连续工作80至100小时之间。

 电路在正常工作下非常稳定,频率漂移极小,测试:工作8小时之后,仍不需再校接收机。唯一影响输出频率是电池的状况,当电池老化时,频率有轻微改变。

 借这个制作,学习有关调频发射,可了解其优越的地方,特别它产生无噪声的极高质讯号,即使利用低功率发送,也很容易取得良好的范围。


电路工作原理

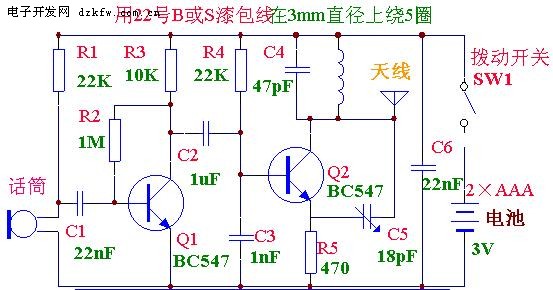

    从图中电路可见分两级,一级音频放大器和一级RF振荡器。
 驻极体话筒内实际藏有一枚FET,如您喜欢的话,可视之为一级,FET将话筒前振膜之电容变化放大,这就是驻极休话筒很灵敏的原因。
 音频放大级乃由其射极晶休管Q1担任,增益约20至50,将放大的讯号送往振荡级之基极。
 振荡级Q2工作于约88MHz之频率,这频率由振荡线圈(共5圈)和47pF电容器调整的,该频率也决定于晶体管、18pF回输电容器及还有少数偏压元件,例如470Ω射极电阻和22K基极电阻。
 电源接通时,1nF基极电容器通过22K电阻逐渐充电,而18pF则经振荡线圈的470Ω电阻充电,但更加之快,47pF电容也充电(其两端虽仅得小的电压),线圈产生磁场。
 基极电压渐渐上升时,晶体管导通,并有效地将内阻并接在18pF两侧。当1nF电容充电至该极的工作电压时,就会发生好几个杂乱的周波,故此,我们假定讨论在靠近工作电压之时。
    基极电压继续上升,18nF电容试图阻止射极用压的移动,到电容器内的能量耗尽及再不阻止射级移动之时,基一射极电压降低,晶体管截止,流入线圈的电流也停止,磁场衰溃。
 磁场衰溃,产生一个相反方向的电压,集极电压反过来从原本的2.9V上升至超过。3V,并以相反方向47pF电容充电,这电压也影响到对18pF电容充电,及470Ω射极电阻上的电压降使到晶休管进入更深的截止。18pF电容充电时,射电压下跌,并跌到某一晶休管开始导通,电流流入线圈,与衰溃磁场对抗。线圈上之电压反转,形成集极电压下降,这个变化通过18pF电容传送到射极上,结果晶休管进入更深的导通,把18pF电容短路,周期再开始重复。故此,Q2在此形成一个振荡,产生88MHz的交流讯号。放大后之音频讯号经0.1uF电容溃入到!Q2之基极,改变振荡频率,产生所需的FM讯号。

制作过程
 装制之前,最好将预先准备好的印板和两枚电池放人空的火梨盒里,看看到底有多少空间可用。空位虽有限,但仍需留下小小的位置给单独一排的火柴,可用胶水将这些火柴贴在卡纸上,目的遮盖电路,使人觉得它不过是一盒火柴,不会察觉到是一个器。

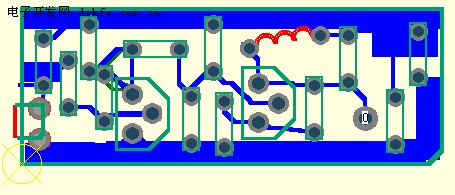

 现在将所有零件放在工作桌上,逐个零件分清楚其数值,然后分类按次序排列好,这佯做很有条理,避免焊错零件。锡线方面最好采用特细0.6lmm的树脂(松香)锡线,因其身细,焊接起来很快并易上锡,用15至20w小型电烙铁已足够,使用前用海绵将烙铁咀抹干净,唯一须自制的是线圈,需用一段22号BS(Ф0.5mm)或24号BS(Фm.71mm)的漆包铜线或者包锡铜线。在3mm直径的线圈架上绕5圈,如在中型螺丝起子上绕亦可,然后将圈与圈之间分隔开的5.5mm左右。到最后调整频率的时候,就要藉着将线圈前后压缩或者拉长,改变输出频率。如您的线圈用漆包线做的话,须把线的两头上的漆皮剥掉,然后上一点锡。现在可依照图(3)指示的零件安放位置焊接底板,先从电阻开始、跟着电容、晶体管、线圈和话简,电阻直立于底板上,但保持高度至最少限度。晶休管之管脚应尽插入底板,以至管的高度没有突出。

 两枚电池利用开关焊接一起,再用用线把电地两极接至底板上。最后用一条10cm长的铜线接在底板的"A"点上,作为天线,整个制造过程就算完毕.

为什么?
 您是否奇怪电路为何不工作?装机后有多少次发觉电路不能正常工作?请不要责备自己,或者又对那本教您的杂志破口大骂,许多时候是由于所谓"误差"导致的。制造厂制造出来的所有零件都有其数值,但这个数值只是落在"差额"之内,而非印在其上的"正常"值。这个差额度称为误差,假若误差说是5%。这表示该零件之实际数值会在其标示值下的5%与以上的5%之间的任何一处。误差常应用在电阻、电容、晶体管及其他元件如话筒、线圈及集成电路。
 然而,还有另一因素,称之为界限,每个元件在电路中,对该场合都有一个容许值范围,只要该值依旧在该范围之内,又或者在这些界限之内,电路就适当的工作,选择每一元件的时候,-般是在这范围的中间。大多数电路并非严格限制,如从指定元件中选择另一个较高或较低值,一般都工作得不错,假若不成,电路不是很严格限制就是所选之数值很不适当。当您通过杂志向外发表一个线路时,就会有各种不同阶层的人士试制,从各方面来源取得需用的零件。有时他们采用指定之数值,有时他们选择次一个数值。还有,有些零件有1-5%误差,而其他高至标示值的60%,当这些参数差额和界限在任意方式混合之下,您碰到电路不工作是极平常的。
 就以话筒为例,在3V电源下,有些话简只需用100K负载电阻(R1)就有极良好的灵敏度,其他的可能需用4.7K能取得仅可接受的灵敏度,从外型您不能说出两者的差别,它们看似一样,但在电气特性上就相差得甚远。同样亦可应用在晶体管身上,规格表上也许说明两管特性近于相同,可是,当它们接:电路时,一个工作称意,而另一个工作失灵。请不要担心因看到以上的一段话而恐怕失败,只要慎重考虑电路对元件要求,一步步去做,是完全可以成功的。

电路调校
 所有零件都焊接完毕后,最好先用肉眼检视一切焊接点,是否有假焊,或者焊料用得太多而造成与临近短路,彻底查清楚后,才可进行校准和测试性能,测试步骤是加一条短的天线(5至10cm长)于底板的A点上调谐-部FM收音机于整个波段上,寻找该讯号。最好令发射机与收音机保持一定距离,以防止检拾到任何谐波或者侧波。如收音机未能检到载波,表示频率可能太低,将振荡线圈稍为拉长,及再次尝试。如果采用包锡铜线绕制线圈,注意图与圈之间不应彼此碰到。如采用漆皮铜线,则须要知道圈的连通性,可用万用表之低阻挡去量度它,或者量度电路电流,应约4-6mA。一旦检到载波,将器摆放在一部时钟的侧近,检查电路之灵敏度,收音机应发出清楚而强大的"滴嗒"声,电路应比您的耳朵更为灵敏。话筒之负载电阻(R1)决定灵敏度,可将之减至10K或者加至47K,视所需求的灵敏度而定。
 要确定发射之频率完全远离开您本地任何FM广播屯台,因为电台发出之讯号强大,当您测试距离时,会遮盖器。将线圈压缩,频率便降低;将之拉长,频率便增加,这样免用到微调电容,节省本机的造价,不过,如您喜欢亦可用微调电容。顺道一提,C4最好用一枚39pF陶瓷电容,将另一个10pF或22pF微调电容并于共上,这样可更仔细调整电路。用线圈调整很容易偏离FM波段。
 理论上,用感器也应调节至维持调谐电路的L/C比,但我们需要的范围很小,故并没有限制。利用一部具有调节指示表的FM接收机可以决定本机的输出功率有多少,其正需要是作出比较,指示表上指示四个单位度数,表示十分良好的输出,在测试本机时用10cm长的天线作水平式摆放,离调谐器度到10米。以四个单位度数为准,即知道用一条半波天线。(170cm长),本机能发射远至约300米。

若不工作怎么办
 在FM接收机上不能接收到器发出来之载波,首先应假定频率低于正常88-108MHz FM波段,这是最有可能的原因。
 测量电路之电流,若有4-6mA,表示电路是正在工作,稍为将线圈拉长,并扫描整个波段,当接触底板上任何元件时,只能用一支非金属的螺丝起子,并且离开电池,因为您手上皮肤引起的电容效应会导致电路明显地失调,并且可能完全停止输出。还有,维持3V电源也很重要,并要将电池贴近底板。
 整个布线必须如图(3)那样,维持同样的电路分布电容,电路一旦工作,才可改变其排列,但在起初测试步骤中,每个元件均必须照足图中那样安放。
 振荡器工作于约88MHz,除非您拥有一部100MHz示波器,否则难以看到其波形,或者天线直接接在频率计的75Ω输入。
 若然没有上述的测试仪器,需用万用表作直流电压测量,看振荡管Q2是否有正确的值压。
    量度基极电压和射极电压,一部普通的万用表由于其对电路作用,会指示此两点都是2V左右,只有高阻抗的电表,如FET电压表,才指示射极有2V及基极有2.5V。(推荐使用数字表)若此两测试点均有电压存在,对假定晶体管正常工作,但有可能发射错误频率。18pF回输电容在与BC547晶体管配合,如打算用另一编号,可将电容值减至10pF或5.6pF。先改换此电容器,然后是晶体管。
 其他简单的事情如底板上铜箔短路断裂、焊接点差劣,又或者采用没有编号之零件等等,这都常常成为一个可能性,特别是那些零件上所印的编号或数值模糊不清,若对之有怀疑,应立该更换。
 若只收到载波但没有纯音汛号,则故障在音频级或者话筒上。所谓有载波没有纯音是在调谐收音机至一处,收到的是寂静一片,没有沙沙声,但也听不到发射机发出的纯音讯号。这两部份可用示波器检查,测试是否有音膝讯号送往振荡级。没有示波器,在测试方面就受到一定困难,即使话筒上有0.7V与1.5V之间的电压,这也不表示话筒的灵敏度或者完全工作。音频放大管集极上有1.4V电压,表示晶体管导通,如低于0.8V,晶体管饱和,或者在某方面可能损坏,也可能表示晶体管有十分高之增益,并不适合。如电压超过2.5V,该级不足以导电检查晶体管和偏压电阻,需要时将之更换。示波器也显示话筒的灵敏度,加大或者减少负荷电阻,即可改变FET的增益,灵敏度极高之零件,负荷电阻不宜低于10K,有时可能需要高至47K或以上。任何类别的话筒,如想提升其灵敏度,可加大负荷电阻之阻值,至于决定最终之数值就要看话筒的品质而定。
    以上都是用简单测试仪器所能做到的检查,如仍未能找出故障所在,就需要重新再来过。
 底板与电池同安放入火柴盒内,若底板可打侧放在一边,所占的空间最小。用一排火柴遮盖电路,可以将火柴粘在一块薄卡纸上,天线从火柴盒的一端引出来。
 在另一端开一个小孔,让声音进到话筒,但并非一定耍这样做,因为就算合上盒子,声音好像也能穿透似的。只要一条短短的天线,大约10cm左右,就可以有30公尺的发射范围,足够房间的通讯,甚至更大的房屋也能应付。
