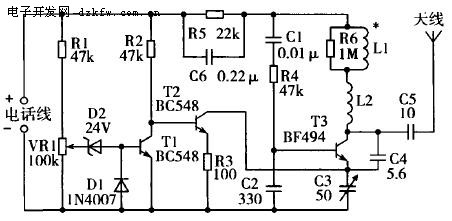

该电话无线发生器电路简单实用，能将双方通话内容发射到空中，可由无线接收机接收。电路原理如附图所示。
    该发射器由自动开关和调频发射机两部分组成。自动开关部分由R1～R3、微调电位器VR1、晶体管T1、T2、稳压管D2和二极管D1等组成。R1与VR1组成分压器，当电话线的直流电压为48V时，VR1的输出电压为0～32V。电路工作状态的转换取决于稳压管D2的击穿电压(此处为24V) 与T1的导通电压(0.7V)，因此将VR1的输出调至24.7v时，就会使D2击穿和T1导通，此时T1的集电极电位降低，T2截止。若拿起电话机的手柄，则电话线电压降到约11V，T1截止，T2导通，T3直流通路得以形成，电路起振。
    小功率调频信号发射器由晶体管T3、线圈L1等组成，T2起电子开关(接通／断开)的作用，电话线上的音频信号沿晶体管T2及串联电阻R3，对振荡频率进行调制，调制后的高频信号送到天线发射。只要调频接收机调谐到调频发射器的发射频率，就能听到双方的通话。
    L1用SWG36号漆包线在1MΩ、1W 的电阻上绕45匝，L2为直径12mm的空心线圈，用SWG21号漆包线绕3匝。
    该电路的直流电源取自电话线，无需外接电源，由于电路耗电很小，不影响电话的正常工作。该发射器调试完毕后，可装在3.75×5cm的盒内。
