交流电压表电路图

作者:佚名    文章来源:本站原创    点击数:    更新时间:2013-3-13

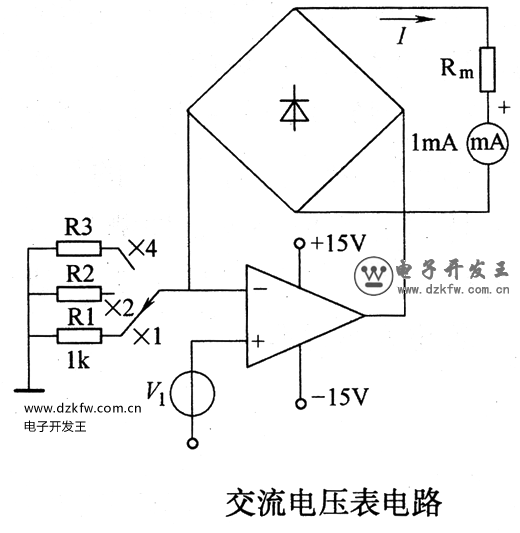

  由运算放大器、二极管整流桥和直流毫安表组成的多量程交流电压表电路如图所示。图中被测交流电压加到运算放大器的同相端,因此,测量电路对信号源呈现很高的输入阻抗。二极管桥路的表头置于运算放大器的反馈回路中,以减弱它们对参数的影响。负反馈作用迫使R1两端电压等于被测交流电压,流经R1的电流将流经桥路,表头指示的是全波整流电流的平均值。交流电压测量电路图如下:

交流电压测量电路图
