台灯调光电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2011-10-2

台灯调光电路图

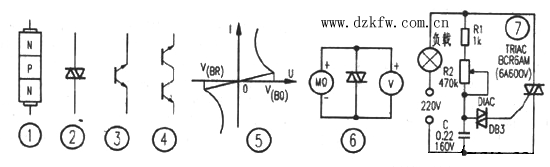

图7是双向触发二极管与双向可控硅等元件构成的台灯调光电路。通过调节电位器R2,可以改变双向可控硅的导通角,从而改变通过灯泡的电流(平均值)实现连续调光。如果将灯泡换电熨斗、电热褥还可实现连续调温。
该电路在双向可控硅加散热器的情况下,可控负载功率可达500W,各元件参数见图所标注。
