现在的笔记本包括台式机都渐渐地舍弃了并口、串口；很多网友也跟我说，台式没有并口了，下载线没法用了，让我帮他想想办法。看来做个USB-ISP下载线是势在必行了。

　　在网上搜了下，主要有两种方案，一种是用FT245串口芯片加ATMEGA8的方案，另一种是只用ATMEGA8进行USB串口协议的软件模拟和ISP下载全部完成。据说第一种稳定，但成本高，电路复杂，不便自制。我们还是本着低成本，简单易做的原则进行。就用单个M8来做。

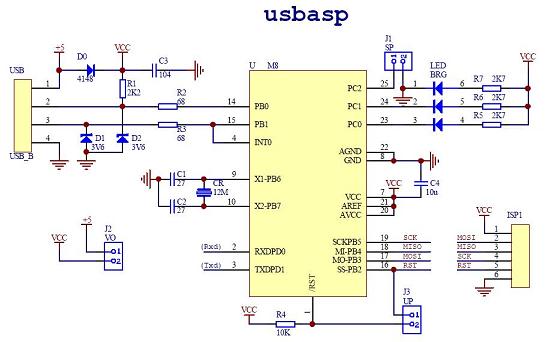

　　好！废话少说，干活。在网上搜了一下找了个BUG少，易于自制的图。

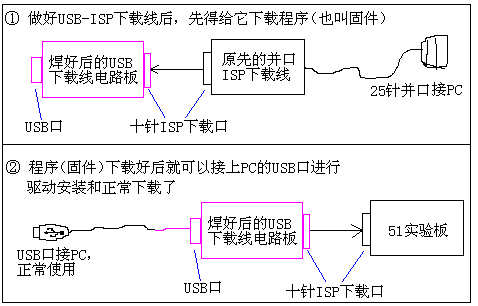

　　在制做前首先要搞清楚几点，第一，这个USB下载线本身就是一AVR单片机，在制做完成后首先也得通过其它并或串口ISP下载线给它下载程序，这样它才能工作。第二先得大概了解一下这个AVR单机机M8的基本资料。这样才能对电路有个了解，从而便于调试。因此，你原先用的并口ISP下载线在这里还得起着关键的作用，可别扔掉啊！我图示一下这个过程先：

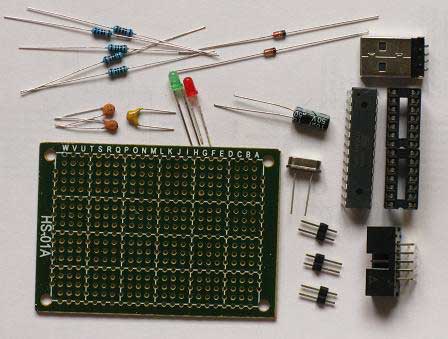

接下来按上述图的要求准备元件。

　　元件准备好后，先得检测下质量，电阻的阻值、发光管的极性、电容是否有短路。要测试下两个稳压管的稳压值是否正确。最最重要的是先把USB接口用延长线接到PC上，然后用万用表测一下正极在哪，做个标记，这样就能搞清楚了D＋、D－的位置，也不会接反电源了。免得焊好后发现错了极性反复焊，焊盘很容易脱落，也避免接反烧了元件。（我开始用的是USB公头接口，后来发现在板子上吃不上劲，稍一用力很可能会松脱。所以换成母口了）

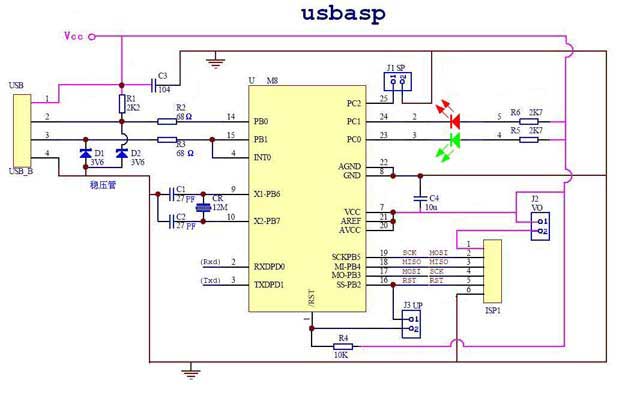

　　电路图我整理了一下，因为有的元件不需要，有的为了方便检查，避免漏连了线。

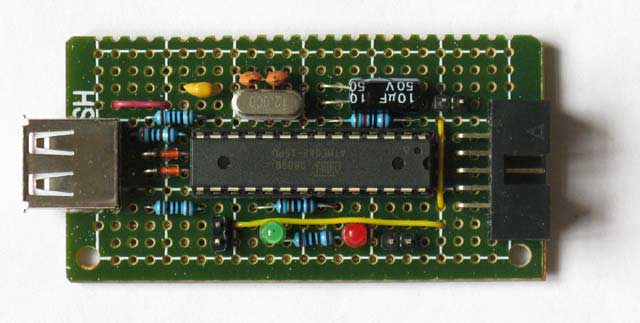

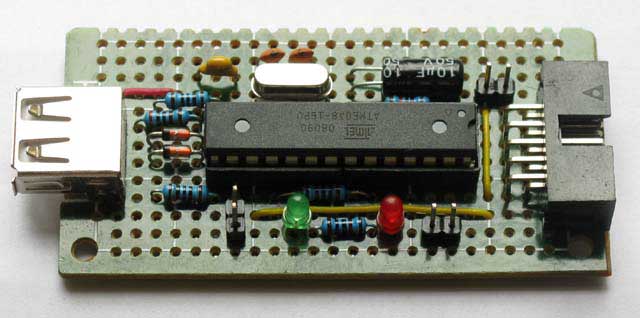

焊接过程就没什么好说的了，不是PCB板，是洞洞板的，在事先大概做个布局（布局原则就是减短引长度，跳线尽量少。好像我做的跳线并不少哦！）然后就按照上面的电路图焊接，完成后如下图，感觉是不是还不错？：

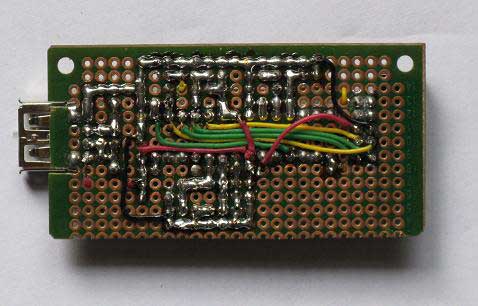

再来张反面吧，有点惨不忍睹吧！

在调试前也还得先弄清几个问题：

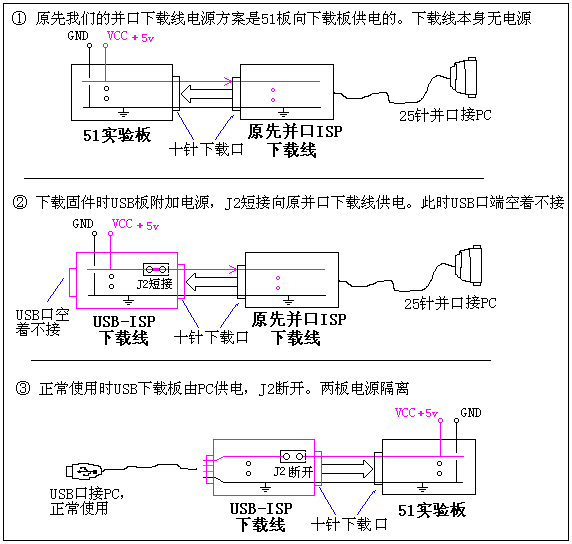

　　第一、电源题：原先的并口下载线是靠S51板上来供电的，也就是说当你焊好你的USB-ISP板后给它装固件时，USB-ISP板得向原并口下载线供电，而固件装好后USB-ISP板就是靠PC的USB口向我们的USB-IS板供电了，而你以后的51实验板就不能向这个USB-ISP板供电了，否则PC和51实验板都向USB-ISP供电，那么电压不同就有可能烧坏PC口或元件的。因此J2跳线就是为了区别装固件和正常下载而使用的。装固件时另附电源加在USB-ISP上，J2短接，可以过J2口向原来的并口下载线供电。当正常使用时，USB-ISP板上的附加电源撤掉，由PC的USB口供电，将J2断开，隔离开USB-ISP板和51板电源。

　　J1是降速跳线，短接时慢速，在装固件时要求在慢速下。J3是M8复位跳线，装固件时要求M8在复位状态。正常使用时就断开这三个跳线了。
