卡诺循环与空调的原理,空调制冷原理,逆卡诺循环空调制冷原理动画

作者:佚名    文章来源:网络整理    点击数:641    更新时间:2024/12/17

卡诺循环

卡诺循环由法国人尼古拉·卡诺于1824年提出,埃米尔·克拉佩龙于1830年代至1840年代扩充,是为了找出热机的最大的工作效率而分析热机的工作过程。

1→2,可逆等温膨胀:此等温的过程中系统从高温热库吸收了热量且全部拿去作功。

2→3,等熵(可逆绝热)膨胀:移开热库,系统对环境做功,其能量来自于本身的内能。

3→4,可逆等温压缩:此等温的过程中系统向低温热库放出了热量。同时环境对系统做正功。

4→1,等熵(可逆绝热)压缩:移开低温热库,此绝热的过程系统对环境作负功,系统在此过程后回到原来的状态。

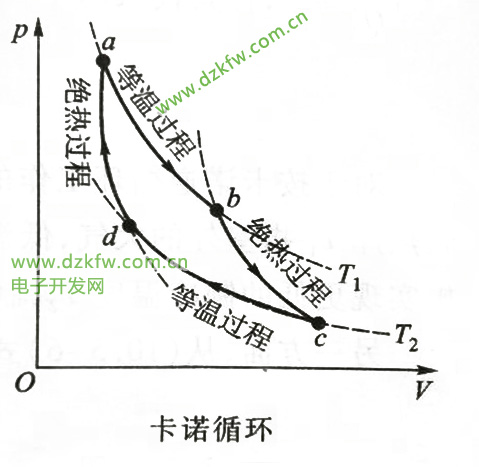

卡诺循环

卡诺循环

卡诺循环的过程

空调的工作原理 空调分为单冷空调和冷暖两用空调,工作原理是一样的。

把卡诺循环的逆过程写出,就能得到制冷机的工作原理

空调以前大多一般使用的制冷剂是氟利昂。

氟利昂22,空调雪种

氟利昂22

氟利昂的特性是:由气态变为液态时,释放大量的热量。而由液态转变为气态时,会吸收大量的热量。(即先吸热气化再液化放热)空调就是据此原理而设计的。 压缩机将气态的制冷剂压缩为高温高压的气态制冷剂(3至2至1)

逆卡诺循环

然后送到冷凝器(室外机)散热后成为常温高压的液态制冷剂(1至4),所以室外机吹出来的是热风。 然后到毛细管,进入蒸发器(室内机),由于制冷剂从毛细管到达蒸发器后空间突然增大,压力减小,液态的制冷剂就会汽化,变成气态低温的制冷剂,从而吸收大量的热量,蒸发器就会变冷,室内机的风扇将室内的空气从蒸发器中吹过,所以室内机吹出来的就是冷风(4至3)

空调制冷原理动画

本图反映出逆卡诺循环的工作原理

空气中的水蒸汽遇到冷的蒸发器后就会凝结成水滴,顺着水管流出去,这就是空调会出水的原因。

通俗来说,对低温热源做功,就可以将热量从低温物体传至高温物体,反之,高温热源可以对外做功并转化为低温物体
