微安表测量开关电器泄漏电流的试验,Leakage current test

作者:佚名    文章来源:本站原创    点击数:1308    更新时间:2023-01-11

微安表开关电器泄漏电流的试验,Leakage current test

关键字:漏电流,绝缘

 开关电器泄漏电流试验能有效检测出绝缘受潮情况和绝缘局部缺陷(能灵敏地反映瓷质裂纹、夹层绝缘的内部受潮及局部松动、绝缘油裂化、绝缘的沿面炭化等),它和绝缘电阻试验不同之处在于:

  (1)泄漏电流试验中所用的直流电源一般均由高压整流设备供给,电压高并可任意调节。

  (2)对不同电压等级试品,可施以相应的试验电压来验查缺陷。

  (3)在试验过程中根据微安表的指示,随时了解绝缘状况,接线原理见下图所示。

微安表开关电器泄漏电流的试验

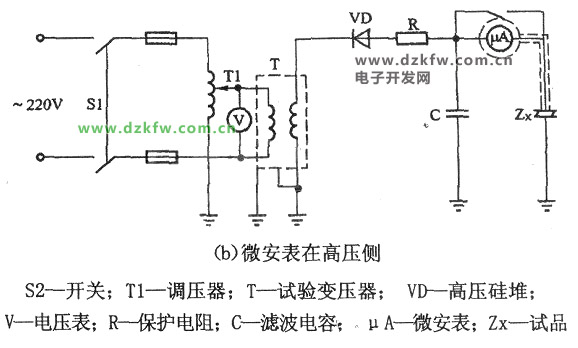

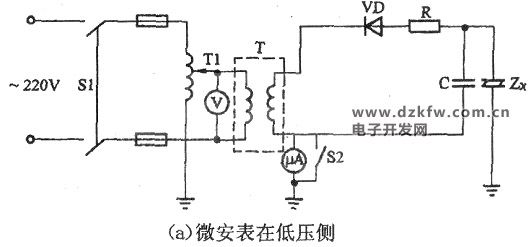

  对于下图(a)的接线,微安表在低压侧,读数比较方便,但无法消除绝缘表面的泄漏电流和高压引线的电晕电流所产生的误差;下图(b)微安表在高压侧,虽能消除以上误差,但读数和换档很不方便。其试验步骤如下:

  ①将被试晶充分放电后,按下图接线,并将指示仪表调零、调压器置零。

  ②合上电源开关,给升压回路加压,然后调节调压器逐步升压至预定的试验电压值;按被试品要求的停留时间,读取泄漏电流值。

  ③试验完毕,应先将调压器退回零位并切断电源。

  ④每次试验后,必须将被试品先经电阻对地放电,再对地直接放电;放电时可根据放电火花大小大概了解其绝缘状况。

微安表开关电器泄漏电流的试验
