TDA7265双声道音频功率放大集成电路,TDA7265 POWER AMPLIFIER

关键字：TDA7265,功放电路图

TDA7265是由意法半导体(ST)生产的双声道音频功率放大集成电路，适用于高档电视和Hi-Fi放音设备等，具有静音和待机功能。芯片集成两路功能相同的音频功放电路和过流保护、过热保护、短路保护电路，以及其他一些辅助功能电路等。
TDA7265工作电源：士6V～士25 V，输出功率：25 + 25瓦（总谐波失真= 10％，RL =8Ω，电源= 士20 V）

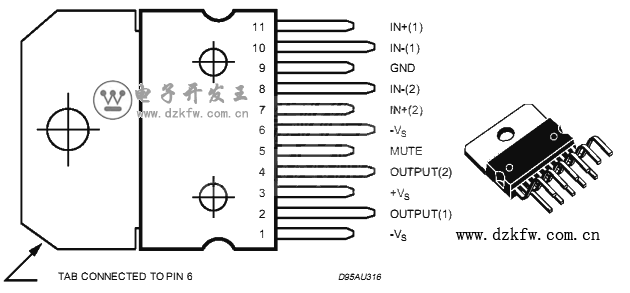

TDA7265外形： TDA7265引脚功能：

1.电源负极 2.输出1 3.正极 4.输出2 5.静音控制 6.电源负极 7.正向输入2 8.负向输入2 9.底线 10.负向输入1 11.正向输入1
TDA7265典型应用电路（正负双电源供电，OCL电路）：

TDA7265桥接应用电路图（BTL电路）：

TDA7265单电源应用电路图（OTL电路）：
