PN结的工作特性(一)

作者:佚名    文章来源:本站原创    点击数:2212    更新时间:2016-10-14

(一) PN结的单向导电性
  1.PN结正向运用
如图一。外加电源的正极接P区,负极接N区,这便是给P结加正向电压,PN结的这种运用状态称为正向运用。

PN结的这种运用状态称为正向运用

由于外加电源电压产生的电场方向正好和阻挡层内正、负离子产生的电场方向相反,这就使阻挡层内总的电场减弱,可见有了名加正向电压时,原来阻挡层内扩散作用和漂移作用的平衡就被破坏了。扩散作用占了优势。于是,P区中的多数载流子空穴,就很容易穿过阻挡层扩散到N区,形成空穴电流Ip;同时,N区中的多数载流子,也很容易穿过阻挡层扩散到P区,形成电子电流In。空穴电流和电子电流的方向都是从P区流向N区的,于是在外电路中,PN结的正向电流为二者之和,即I+=Ip+In。如果把正向电压销加大一点,阻挡层中总的电场也就再减弱一些,就会有更多的P区的空穴扩散到N区,使电子电流增大。所以PN结正向导电时,其正向电阻很小,正向电流较大,并且正向电流随外加电压的增加而增大。

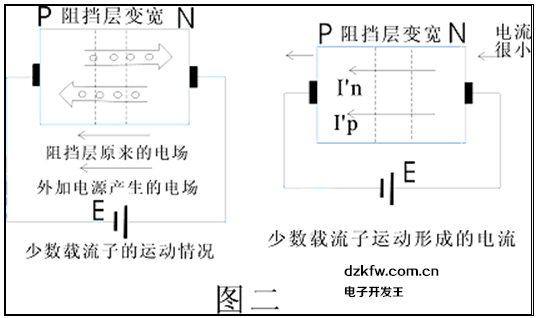

2.PN结的反向运用

PN结的反向运用


Tags:半导体二极管,PN结
