之前我们讲过，电容的选型和电容在不同电路中的应用场景有关，这篇文章就主要以桥式全波整流电路为例子，来进行所需的电容选型评估。

电容最小值：C = 负载电流I /（纹波电压V * 频率）

其中C--是所需的最小电容容值

负载电流I--就是整流电路的负载电流

纹波电压V--是在整流器输出端测到的电压波动范围

频率--对于桥式全波整流电路，这是输入信号频率的两倍。

实例分析：

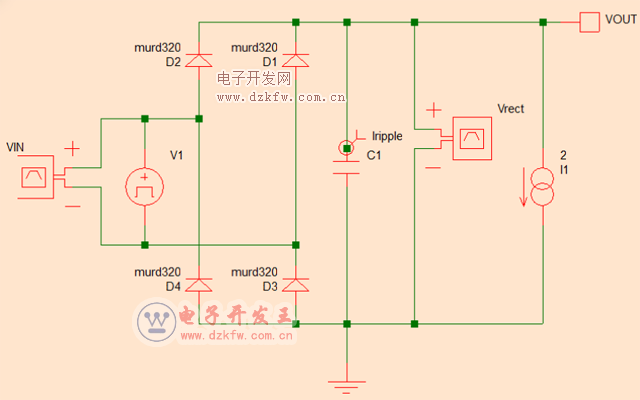

为了便于理解，我们讲解一下实际的例子，下面的电路是一个桥式整流电路，在 60Hz 时输入电压为120V，负载电流为 2A，纹波电压要求为 43V（峰峰值），我们需要做的是评估一下所需C1的最小电容值。



根据这个公式：电容最小值：C = 负载电流I /（纹波电压V * 频率），可以得出：

Cmin = 2A / (43V X 2 X 60Hz) = 387uF；

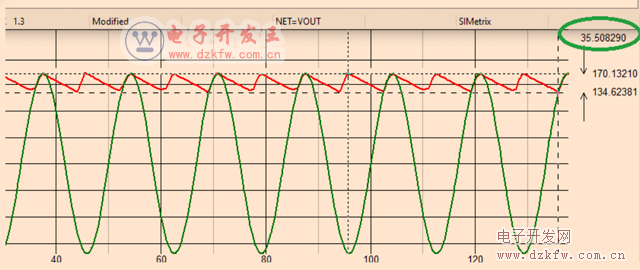

为了验证我们的计算是否准确，我们可以使用仿真软件进行仿真，当输出电容使用387uF时，纹波电压峰峰值为 35.5V。它接近计算结果43V，当然我们计算的结果是最小电容，因此通过选择较高值的电容，纹波电压将进一步降低。
