热继电器整定电流的调节

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-07-03

热继电器的整定电流:负载以额定电流长时间工作热继电器不动作的电流。
热继电器的调节:热继电器上有一个调节整定电流的旋钮,用一字螺丝刀把指针旋到所需的电流位置即可,一般为负载额定电流值,考虑到有时瞬间的超负荷,可选在1.05到1.2倍负载电流。
热继电器整定电流调整到电动机额定电流的1-1.15倍。

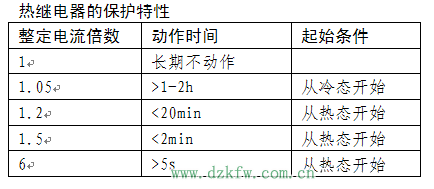

热继电器的热元件具有热惯性,在过载电流的作用下,热继电器触点的动作需要一段时间。这就是热继电器的保护特性。因此,电动机运行中允许合理过载。

热继电器整定电流的调节的动作时间

基于保护特性,热元件的整定电流通常整定到与电动机的额定电流相等。但如电动机拖动的是冲击性负载,或启动时间较长,或被拖动的设备不允许停车时,可调节到电动机额定电流的1.1-1.15倍。
  热继电器的整定电流值一般为负载正常工作时通过热继电器的电流的1~1.05倍。这个电流可能是线电流,也可能是相电流。热继电器的主要技术数据是整定电流。整定电流是指长期通过发热元件而不致使热继电器动作的最大电流。当发热元件中通过的电流超过整定电流值的20%时,热继电器应在20分钟内动作。热继电器的整定电流大小可通过整定电流旋钮来改变。选用和整定热继电器时一定要使整定电流值与电动机的额定电流一致。
  ‍ 由于热继电器是受热而动作的,热惯性较大,因而即使通过发热元件的电流短时间内超过整定电流几倍,热继电器也不会立即动作。只有这样,在电动机起动时热继电器才不会因起动电流大而动作,否则电动机将无法起动。反之,如果电流超过整定电流不多,但时间一长也会动作。由此可见,热继电器与熔断器的作用是不同的,热继电器只能作过载保护而不能作短路保护,而熔断器则只能作短路保护而不能作过载保护。在一个较完善的控制电路中,特别是容量较大的电动机中,这两种保护都应具备。
