电动机电气联锁控制电路图解

作者:佚名    文章来源:本站原创    点击数:1577    更新时间:2018-02-02

   联锁控制常用来保证使多台电动机按一定的原则工作或停止

  图2.21所示为几种双机联锁的控制电路。

  图a)的功能:启动电机M1后才能启动电机M2,同时停车。电路关键:将KM1的常开触点串接在KM2的控制回路中。

  图b)的功能:启动电机M1后才能启动电机M2,可同时停车,但不允许M1单独停车。电路关键:将KM1的辅助常开触点串接在M2的控制线路中。

  图c)的功能:电机M1先启动,电机M2后启动,M2先停,M1后停。电路关键:把KM2的辅助常开触点并接在KM1的停止按钮两端。

图d)的功能:两电动机不准同时工作,各自都可以实现启动、停止。电路关键:用各自的辅助常闭触点交叉串接在对方的控制线路中。

X62W铣床上的联锁控制线路

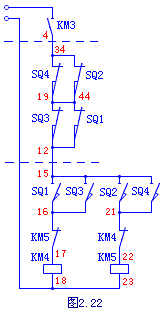

  铣床工作时,不允许工作台的各向进给同时接通,通常采用的联锁方案是:当两个进给手柄同时扳动时,立刻切断电源。图2.22即为这种联锁控制线路。

  其原理是:KM4、KM5是进给电机正反转接触器。现假设纵向进给手柄已经扳动,即SQ1或SQ2已被压下,则支路(34-44-12)被切断,但(34-19-12)是接通的,故KM4或KM5仍能得电,纵向正常进给;如果再扳动横向进给手柄使SQ3或SQ4也动作时,支路(34-19-12)也被切断了,于是KM4或KM5将失电,进给运动自动停止。

  KM3是主电机接触器,只有KM3得电主轴旋转后,进给电路才会接通;KM3失电则主轴电机停转,进给电路断开,从而防止工件或机床受到损伤。
