电饭煲维修方法,电饭锅结构原理及维修

作者:佚名    文章来源:本站原创    点击数:3838    更新时间:2019-10-02

电饭煲,又称作电锅、电饭锅。是利用电能转变为内能的炊具,在现实生活中使用方便,清洁卫生,现在已经成为日常家用电器,电饭煲的发明缩减了很多家庭花费在煮饭上的时间,但是一般的电饭煲使用了一段时间后就会出现一些小的故障,这时我们就要开始想到要怎么来维修电饭煲了,以致来增加电饭煲的使用寿命。



电饭煲的构造

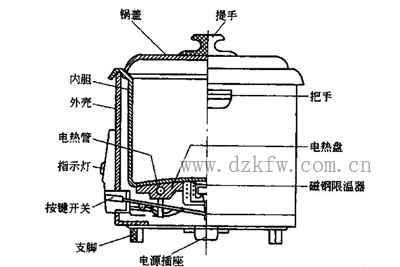

电饭煲的构造图

普通电饭煲的结构:普通电饭煲主要由发热盘、限温器、保温开关、杠杆开关、限流电阻、指示灯、插座等组成!
1、发热盘:这个是电饭煲的主要发热元件,是一个内嵌电发热管的铝合金圆盘,内锅就放在它上面,取下内锅就可以看见。
2、限温器:又叫磁钢。它的内部装有一个永久磁环和一个弹簧,可以按动,位置在发热盘的中央。
3、保温开关:又称恒温器。它是由一个弹簧片、一对常闭触点、一对常开触点、一个双金属片组成。
4、杠杆开关:该开关完全是机械结构,有一个常开触点。煮饭时,按下此开关,给发热管接通电源,同时给加热指示灯供电使之点亮。饭好时,限温器弹下,带动杠杆开关,使触点断开。此后发热管仅受保温开关控制。
5、限流电阻:外观金黄色或白色为多,大小象3W电阻,按在发热管与电源之间,起着保护发热管的作用。常用的限流电阻为185C 5A或10A(根据电饭煲功率而定)。限流电阻是保护发热管的关键元件,有能用导线代!

电饭堡工作原理

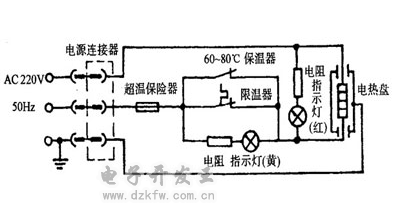

电饭锅的电路原理图
1.电饭是利用发热板,在铝质锅的底部煮饭。发热板内藏电热线,这时电热线是由自动开关控制。
2.发热板的中央有一圆孔,孔内有一感温软磁,它借着弹簧向上顶贴着锅底。这是一种纯铁氧体。它在100℃或以下时,可以被永久磁铁吸引。但当升至103℃时,则失去磁性,不再受永久磁铁吸引。
3.当按下开关按键,开关横杆把磁铁向上顶贴着感温软磁。这时,发热线接通,开始加热。
当锅内的饭沸腾后,锅内的水就渐渐减少。当水开始蒸干,锅内的温度就由100℃上升。当升至103℃时,感温软磁就不受磁铁吸引,开关的杠杆因弹簧的弹力及本身的重力而下降,压使接触点分开,发热线就断电。同时,接通另一保温电路,保持饭的温度在70℃左右。

电饭煲使用时容易出现的故障

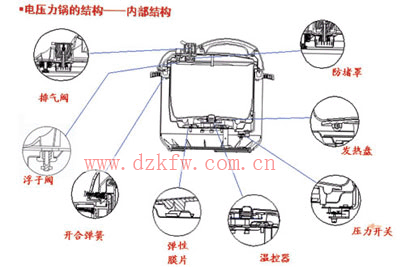

电压力锅的结构,电压力锅内部结构图
故障一:插上电源插头,电源保险丝马上熔断
故障二:煮好饭后不能保温
故障三:煮煳饭
故障四:煮夹生饭
故障五:不能煮饭
针对以上故障我们所要采取的维修方法如下。

电饭煲维修方法介绍:

故障一:插上电源插头,电源保险丝马上熔断
原因及检修:
1、电饭煲电源插座内进水或米汤,造成短路。这种情况可以将插座内吹干水分后继续使用;
2、电饭煲电源插座或插头由于长期使用,其表面老化造成短路。这种情况可用细砂纸将其表面碳化层磨掉,并用酒精擦干净。就可继续使用
故障二:煮好饭后不能保温
原因及检修:
此故障可能是保温开关的常闭触点表面脏污或烧蚀,使其触点接触电阻过大,造成触点闭合而电路不通,发热管不发热,电饭煲不能保温。此时可用细砂纸将触点表面清理干净后,镀上一层锡。若仍不保温可更换保温开关。
故障三:煮煳饭
原因及检修:
此故障可能是保温开关的常闭触点烧结粘在一起,虽然饭已经煮好,限温器也跳下,但保温开关仍在继续给发热管通电,饭就煳了。此时可用小刀把触点分开,然后用细砂纸将触点表面清理干净。
故障四:煮夹生饭
原因及检修:
此故障一般是限温器内的永久磁环磁力减弱造成的。此时可拆开电饭煲的限温器检查磁环是否断裂、吸力如何。若永久磁环断裂则必须更换相同型号的限温器;若吸力减小,可调节限温器上的调温螺钉,每次调节1/4圈,调节一次试煮饭一次。
故障五:不能煮饭
原因及检修:
1、源导线断路。用万用表的欧姆挡检查电源导线;
2、限流电阻熔断。此时可用万用表的欧姆挡检查该电阻。若该电阻熔断必须用同型号限流电阻代替,不能直接用导线代替;
3、发热管烧断。没有限流电阻的电饭煲长时间工作,烧断发热管。此时用万用表的欧姆挡检查发热管,若断路则必须连同发热盘一起更换。


电饭煲保养小常识

虽然电饭煲的出现给大家的生活带来了很大的便利,但也有因保养不当而缩短其寿命的事经常发生。为了合理地使用和保养电饭煲,延长其使用寿命应该注意以下几点:
1、使用过后,内锅经洗涤后,外表的水必须揩干后再放入电饭锅内。
2、锅底部应避免碰撞变形。发热盘与内锅之间必须保持清洁,切忌饭粒掉入影响热效
率甚至损坏发热盘。
3、内锅可用水洗涤,但外壳及发热盘切忌浸水,只能在切断电源后用湿布抹净。
4、不宜煮酸、碱类食物,也不要放在有腐蚀性气体或潮湿的地方。
5、使用时,应将蒸煮的食物先放入锅内,盖上盖,再插上电源插头;取出食物之前应先将电源插头拔下,以确保安全。
