按钮开关(SB)的外观、结构参数及安装使用方法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-03-31

按钮开关(文字符号SB)

按钮开关:一种短时接通或断开小电流电路的电器,它不直接控制主电路的通断,而在控制电路中发出手动“指令”去控制接触器、继电器等电器,再由它们去控制主电路,故称“主令电器”。

按钮开关的外观

1.按钮开关的结构

按钮开关的结构:由按钮帽、复位弹簧、固定触点、可动触点、外壳和支柱连杆等组成。

常开触头(动合触头):是指原始状态时(电器未受外力或线圈未通电),固定触点与可动触点处于分开状态的触头。

常闭触头(动断触头):是指原始状态时(电器未受外力或线圈未通电),固定触点与可动触点处于闭合状态的触头。

常开(动合)按钮开关,未按下时,触头是断开的,按下时触头闭合接通;当松开后,按钮开关在复位弹簧的作用下复位断开。在控制电路中,常开按钮常用来启动电动机,也称启动按钮。

常闭(动断)按钮开关与常开按钮开关相反,末按下时,触头是闭合的,按下时触头断开;当手松开后,按钮开关在复位弹簧的作用下复位闭合。常闭按钮常用于控制电动机停车,也称停车按钮。

复合按钮开关:将常开与常闭按钮开关组合为一体的按钮开关,即具有常闭触头和常开触头。未按下时,常闭触头是闭合的,常开触头是断开的。按下按钮时,常闭触头首先断开,常开触头后闭合;当松开后,按钮开关在复位弹簧的作用下,首先将常开触头断开,继而将常闭触头闭合。复合按钮用于联锁控制电路中。

按钮开关外观

按钮开关外观

按钮开关结构示意图

按钮开关结构示意图

按钮开关符号

 按钮开关符号

复合按钮动作状态
 复合按钮动作状态

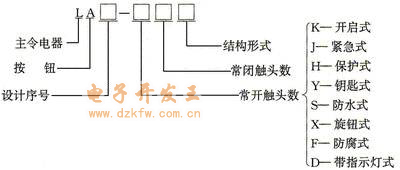

2.按钮开关的型号意义:

按钮开关的型号意义

3.按钮开关的主要技术参数

常用按钮开关的主要技术参数见表。
常用按钮开关的主要技术参数(来源于www.dzkfw.com.cn)
 常用按钮开关的主要技术参数见表

4.按钮开关的安装和使用方法
(1)将按钮安装在面板上时,应布置整齐,排列合理,可根据电动机启动的先后次序,从上到下或从左到右排列:
(2)按钮的安装固定应牢固,接线应可靠。应用红色按钮表示停止,绿色或黑色表示启动或通电,不要搞错。
(3)由于按钮触头间距离较小,如有油污等容易发生短路故障,因此应保持触头的清洁。
(4)安装按钮的按钮板和按钮盒必须是金属的,并设法使它们与机床总接地母线相连接,对于悬挂式按钮必须设有专用接地线,不得借用金属管作为地线。
(5)按钮用于高温场合时,易使塑料变形老化而导致松动,引起接线螺钉间相碰短路,可在接线螺钉处加套绝缘塑料管来防止短路。
(6)带指示灯的按钮因灯泡发热,长期使用易使塑料灯罩变形,应降低灯泡电压,延长使用寿命。
(7)“停止”按钮必须是红色;“急停”按钮必须是红色蘑菇头式;“启动”按钮必须有防护挡圈,防护挡圈应高于按钮头,以防意外触动使电气设备误动作。
