双速电动机控制电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-10-23

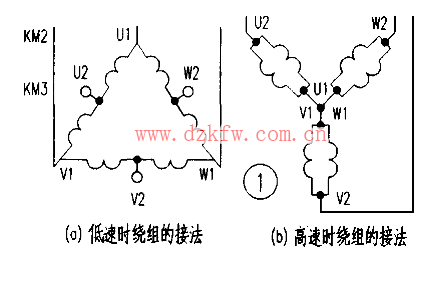

  双速电动机属于异步电动机变极调速,是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数。从而改变电动机的转速。根据异步电动机的同步转速与磁极对数成反比。即磁极对数增加一倍。同步转速下降至原转速的一半,电动机额定转速也将下降近一半的原理,通过改变磁极对数达到改变电动机转速的目的。其定子绕组接线如上图所示。当然,这种调速方法是有级的,不能平滑调速。而且只适用于鼠笼式电动机。对于主控电路,可采用以接触器或者时间继电器等来构建双速电动机调速电路。

  一、用接触器控制的双速电动机调速电路

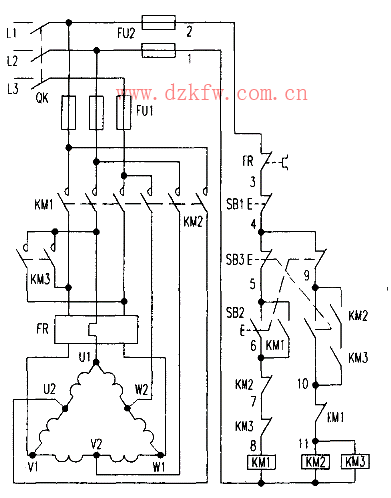

  如中图所示。其控制电路主要由两个复合按钮各三个接触器线圈组成。在主电路中。电动机绕组连接成三角形,在三个顶角处引出U1、V1、W1;在三相绕组各自的中间抽头引出U2、V2、W2。其中,Ul、Vl、Wl与接触器KMl主触点连接。U2、V2、W2与KM2的主触点连接。U1、V1、W1三者又与接触器KM3主触点连接。

  它们的控制电路由复合按钮和接触器辅助动断触点实现复合电气联锁。

  二、用时间继电器控制的双速电动机电路

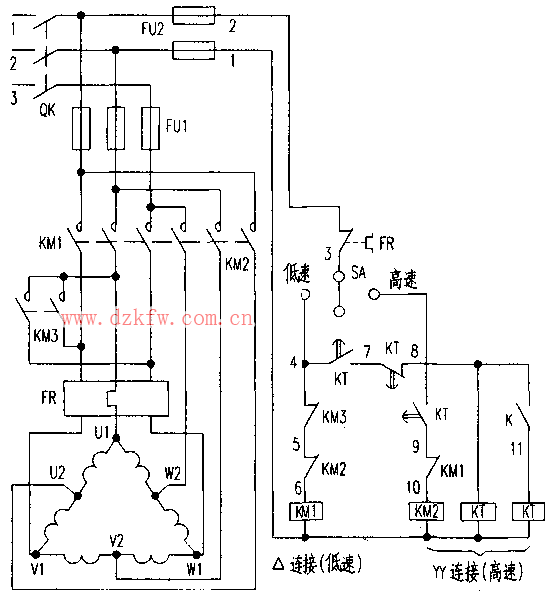

  用时间继电器控制的双速电动机电路如下图所示。它的主电路和用接触器控制的双速电动机主电路相同。

  不同的是在控制电路的干路上加接了三个接点,以及能切换两个位置的开关SA,并在接触器KM2线圈支路中。并联了时间继电器KT的电磁线圈。
