日光灯亮度控制电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2011-10-15
 日光灯亮度调节如用一般调压电路降低加在灯管两端的电压,则灯丝电压同时降低,灯丝温度也降低,导致电子发射不够,使灯管无法点燃。所以日光灯的亮度调节应能满足在不降低灯丝温度的前提下降低管子的电流。

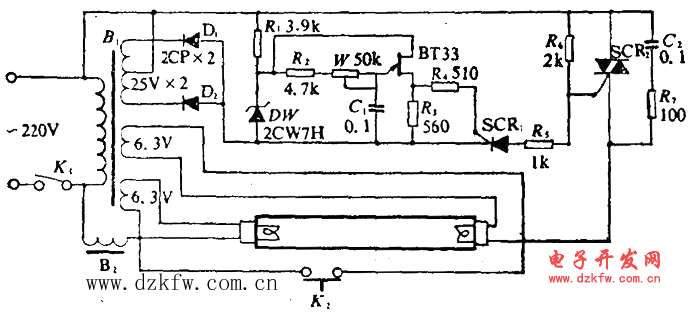

如图所示日光灯的亮度调节电路,B2是原日光灯镇流器,它不需要重新绕制。电位器W调节单结晶体管BT33的振荡频率,从而改变双向可控硅的导通角,实现交流调压。双向可控硅SCR2采用耐压在400V以上,电流为2A的管子。用作触发SCR2的小可控硅SCR1只要耐压20V,电流为几十毫安的管子就可以了。如不用SCR1,在BT33的b1极接一个脉冲变压器也行。电源变压器B1的铁芯截面积为19x19mm,初级用Φ0.15mm漆包线绕2860圈。6.3V的绕组用Φ0.59mm膝包线绕83圈,25V的绕组用Φ0.1mm的漆包线绕660图。

该电路能使40W的日光灯在10~40W范围内调光。

日光灯亮度调节电路图,亮度调节电路
