阻抗匹配：

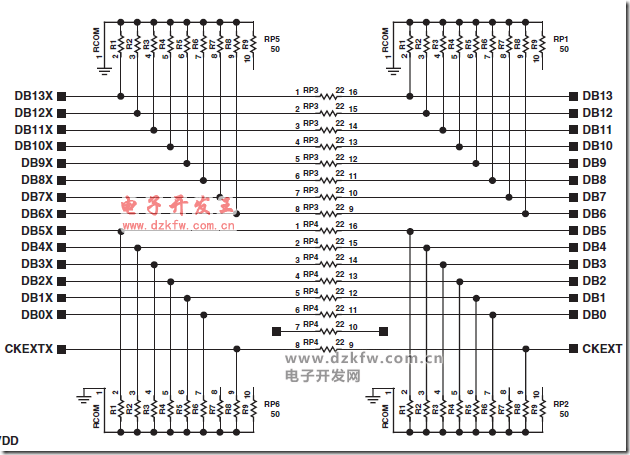

        终端电阻在通信中的作用：终端电阻是为了消除在通信电缆中的信号反射。 在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。 阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。 引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。

阻抗匹配后，信号的边沿才不会出现毛刺,不会有驻波发生，因为信号没有反射不会出来叠加的信号。

使信号源和负载的等效阻抗共轭(要考虑传输线对等效阻抗的影响)，从而使负载端得到最大的信号能量。
通常匹配电路是电抗性的，在不同的频率下阻抗不同，所以附带有选频作用。但如果整个电路中只有阻性元件(当然这情况比较少)，就不能选频了。
满足匹配后，输出端得到最大的能量输出。振幅是稳定的；但相移的值不定，由电路结构所决定。

信号隔离：

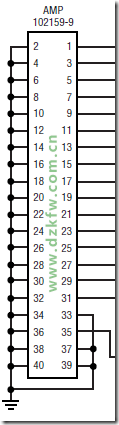

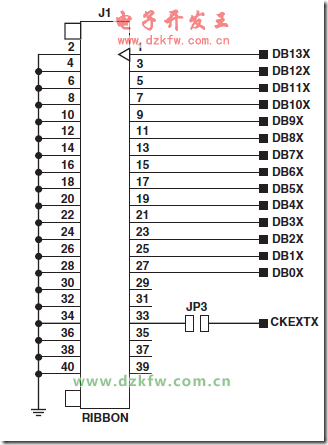

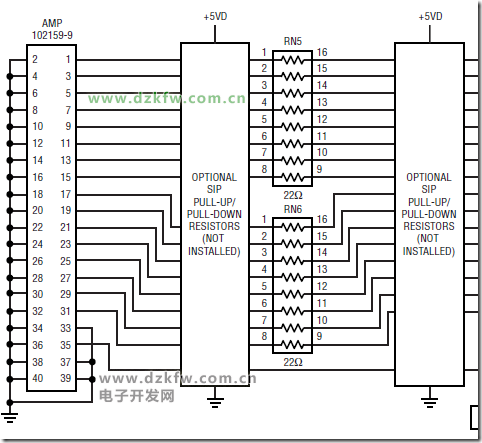

    在双排排针上，左边一排接地，右边一排作为信号线输入，这样做：为了高速信号线的稳定性能。（一般告诉DAC等都是这样干的，地隔开）

随便写写。。。
