什么是lm339/LM339是四电压比较器集成电路。
该电路的特点如下:
工作电源电压范围宽,单电源、双电源均可工作,单电源: 2~36V,双电源:±1~±18V;
消耗电流小, Icc=1.3mA;
输入失调电压小, VIO=±2mV;
共模输入电压范围宽, Vic=0~Vcc-1.5V;
输出与TTL,DTL,MOS,CMOS 等兼容;
输出可以用开路集电极连接“或”门;
采用双列直插14 脚塑料封装(DIP14)和微形的双列14 脚塑料封装(SOP14)

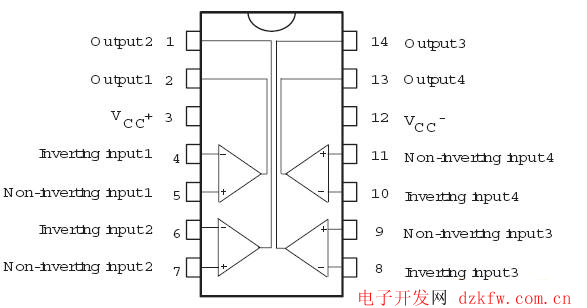

内部结构图
1/4 的内部电路图
LM339引脚功能排列表:
|
引脚功能 |
符号 |
引 |
引脚功能 |
符号 |
1 |
输出端2 |
OUT2 |
8 |
反向输入端3 |
1N-(3) |
2 |
输出端1 |
OUT1 |
9 |
正向输入端3 |
1N+(3) |
3 |
电源 |
VCC + |
10 |
反向输入端4 |
1N-(4) |
4 |
反向输入端1 |
1N-(1) |
11 |
正向输入端4 |
1N+(4) |
5 |
正向输入端1 |
1N+(1) |
12 |
电源 |
Vcc- |
6 |
反向输入端2 |
1N-(2) |
13 |
输出端4 |
OUT4 |
7 |
正向输入端2 |
OUT2(2) |
14 |
输出端3 |
OUT3 |
LM339主要参数表:
参数名称 |
符号 |
数值 |
单位 |
电源电压 |
VCC |
±18 或36 |
V |
差模输入电压 |
VID |
±36 |
V |
共模输入电压 |
VI |
-0.3~VCC |
V |
功耗 |
Pd |
570 |
mW |
工作环境温度 |
Topr |
0 to +70 |
℃ |
贮存温度 |
Tstg |
-65 to 150 |
℃ |
电特性(除非特别说明,VCC=5.0V, Tamb=25℃)
数名称 |
符号 |
测试条件 |
最小 |
典型 |
最大 |
单位 |
输入失调电压 |
VIO |
VCM=0 to VCC-1.5 VO(P)=1.4V, Rs=0 |
- |
±1.0 |
±5.0 |
mV |
输入失调电流 |
IIO |
- |
- |
±5 |
±50 |
nA |
输入偏置电流 |
Ib |
- |
- |
65 |
250 |
nA |
共模输入电压 |
VIC |
- |
0 |
- |
VCC-1.5 |
V |
静态电流 |
ICC |
VCC = +5V, no load |
- |
1.1 |
2.0 |
mA |
VCC = +30V, no load |
- |
1.3 |
2.5 |
mA | ||
电压增益 |
AV |
VCC=15V, RL>15kΩ |
- |
200 |
- |
V/mV |
灌电流 |
lsink |
Vi(-)>1V, Vi(+)=0V, Vo(p)<1.5V |
6 |
16 |
- |
mA |
输出漏电流 |
IOLE |
Vi(-)=0V, Vi(+)=1V, VO=5V |
- |
0.1 |
- |
nA |
使用说明:
LM339是高增益,宽频带器件,象大多数比较器一样,如果输出端到输入端有寄生电容而产生耦合,则很容易产生振荡.这种现象仅仅出现在当比较器改变状态时,输出电压过渡的间隙.电源加旁路滤波并不能解决这个问题,标准PC板的设计对减小输入—输出寄生电容耦合是有助的.减小输入电阻至小于10K将减小反馈信号,而且增加甚至很小的正反馈量(滞回1.0~10mV)能导致快速转换,使得不可能产生由于寄生电容引起的振荡.除非利用滞后,否则直接插入IC并在引脚上加上电阻将引起输入—输出在很短的转换周期内振荡,如果输入信号是脉冲波形,并且上升和下降时间相当快,则滞回将不需要.
比较器的所有没有用的引脚必须接地.
LM339偏置网络确立了其静态电流与电源电压范围 2.0~30V无关.
通常电源不需要加旁路电容。
差分输入电压可以大于Vcc并不损坏器件.保护部分必须能阻止输入电压向负端超过-0.3V.
LM339的输出部分是集电极开路,发射极接地的 NPN输出晶体管,可以用多集电极输出提供或 OR ing
功能.输出负载电阻能衔接在可允许电源电压范围内的任何电源电压上,不受 Vcc端电压值的限制.此输出能作为一个简单的对地SPS开路(当不用负载电阻没被运用),输出部分的陷电流被可能得到的驱动和器件的β值所限制.当达到极限电流(16mA)时,输出晶体管将退出而且输出电压将很快上升.输出饱和电压被输出晶体管大约60ohm 的γSAT限制。当负载电流很小时,输出晶体管的低失调电压(约1.0mV)允许输出箝位在零电平。
