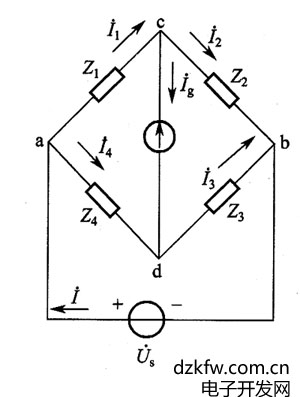

交流电桥的原理电路如图1所示。桥体有四个桥臂，分别由交流阻抗元件构成，在电桥的一个对角线ab接交流电源，另一个对角线cd上接交流指零仪。 调节各桥臂参数，当指零仪读数为0时，c、d两点的电位相等，电桥达到平衡，这时有

　　可见交流阻抗电桥的平衡条件包括两部分：一是相对桥臂阻抗模的乘积必须相等；二是相对桥臂阻抗幅角之和必须相等。因此，交流电桥的平衡调节，要比直流电桥复杂得多。为使电桥达到平衡，需要反复调节桥臂的参数，电桥达到平衡所需反复调节的次数叫做收敛性，收敛性好的电桥能较快取得平衡。电桥的收敛性取决于桥臂阻抗的性质及调节参数的选择，是衡量交流电桥性能的一个重要技术指标，对于收敛性差的电桥，由于比较难达到平衡而不常用。
