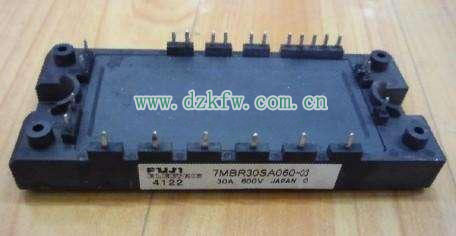

变频器功率模块出现故障时如何切断IGBT功率模块电源?

作者:佚名    文章来源:本站原创    点击数:    更新时间:2020-03-06
这是维修变频器的时候,可能会用到的一些断掉电源的做法了,目的是确保IGBT模块的安全,特别是在修理主回路和驱动电路的时候要用到。只有主回路和去哦的那个电路测试正常后,才可以再给给IGBT模块供电。由于各制造厂家在元件安装布局上的不尽相同,有些机型,单独切断IGBT模块的供电,非常方便,如摘下快熔保险管,即得以实现;有些厂家的产品,非得切断双面铜箔或剪断模块电源引脚才可以;也有些产品,则简直没有好的办法切断其IGBT模块电源。


1、切断开关电源的供电电源
开关电源的供电,往往是经过端子排从储能电容两端,取得DC530V供电,或直接线路板铜箔引入。即使是后者,找出供电铜箔,临时切断,也非常简便。
为开关电源独立供电,整个主电路不供电,或供以低压直流如DC24V,这样上电整机试验,就安全得多了。
2、临时摘除直流回路的储能电容
众所周知,驱动电路或主电路异常时,所以会造成IGBT的损坏,乃时因为直流回路储能电容的放电能量,将其摧毁。因而,若将储能电容临时摘除,再在整机直流供电支路中串联1A保险管,这样的上电试验,就有了安全屏障。异常时,IGBT会得到有效的保护。等修复后,再将电容焊回电路板。中、大功率变频器,因电容器组是单独放置的,不需焊接,处理起来就更为方便。
因而不便切断IGBT功率的供电电源时,推荐还是使用第二种方法比较好。这样,勿须切断IGBT功率模块的供电,也能进行安全的试机操作。凡是快熔断掉、IGBT模块坏掉、驱动电路故障,在最后的上电试机环节,是非常有必要采取先行切断IGBT模块电源的措施的。凡是抱侥幸心理的,或许等待他的就是后悔莫及的一个大损失啊。小心驶得万年船,有时候多费一点精力,能确保不犯错误,还是值得的。
