机械设计中关于螺栓的选择,螺栓标准扭矩及预紧力速查表

作者:佚名    文章来源:网络    点击数:1396    更新时间:2024/2/3

螺栓的强度等级

钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级,螺栓等级的具体含义是比如4.8级的一个螺栓,4代表的是抗拉强度,0.8代表的是屈服强度除以抗拉强度的比值,即4.8级的螺栓他的抗拉强度是400MPa,它的屈服强度是400x0.8=320MPa。同理,其他的螺栓等级也是这个意思。

高强度螺栓和普通螺栓

高强度螺栓也可以说是舶来词,英文翻译过来应该是高强度摩擦预紧螺栓,省略了摩擦预紧四个字,这一省略不要紧,给很多新手造成了很大困惑。从螺栓的等级可以看出,衡量螺栓性能的指标就一个强度,无论是抗拉强度还是屈服强度,说到底就是材料的许用应力。有的书上说性能等级大于等于8.8级的螺栓称之为高强度螺栓。但是我们平常见到的很多普通螺栓也有10.9级,12.9级的呀,价格也是普通螺栓的价格。我们先不考虑高强度螺栓的性能等级,我们单从受力这一个点说明这个问题

高强度螺栓是靠夹紧两个件,靠预紧力提高最大静摩擦力,对于高强度螺栓来说只是受拉,本身不受剪切力。两个物体如果发生相对移动,就说明设计失效,设计不合格。这个点很重要,这个意思是说两个件是刚性连接,和焊接时一个道理,滑动了就说明焊接失效, 建立的力学计算模型就是不准确的了,刚性说明是刚接,可以传递扭矩,这是设计者用高强度螺栓设计的要点,也是分辨普通螺栓和高强度螺栓的本质却别。

而普通螺栓的8.8级仅仅代表的就是强度高。

普通螺栓是靠本身的强度抗剪切力,也从力学分析来说,普通螺栓就是力学计算中的铰接,可以发生滑动,夸张一点说就是不用拧紧,两个物体可以滑动,螺栓起到的作用单单就是连接两个物体的作用,两个物体可以滑动,只要扯不断这个螺栓就行。

总结普通螺栓和高强度螺栓的区别就是材料的强度不同。

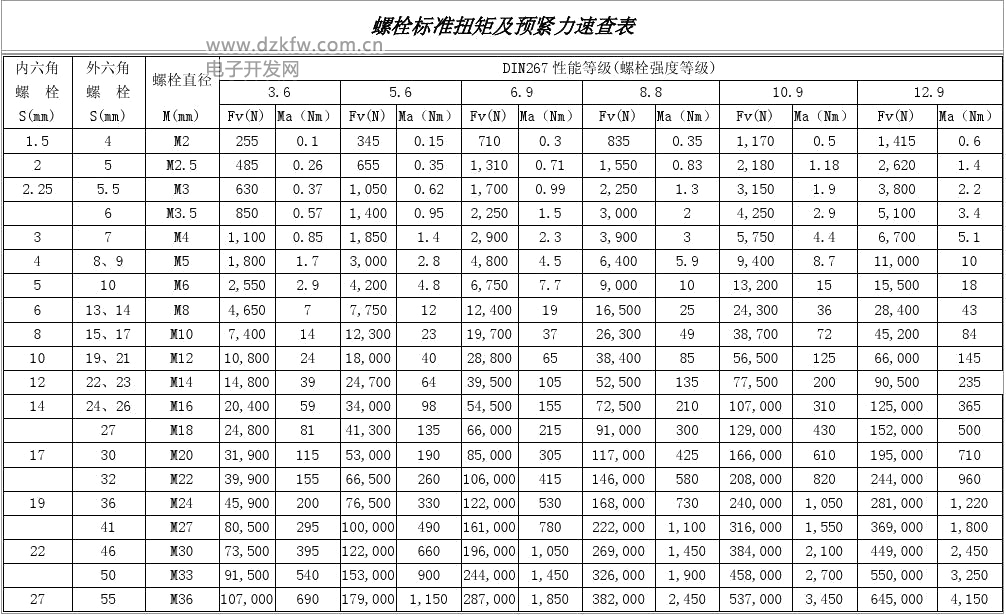

螺栓标准扭矩及预紧力速查表如下:

螺栓标准扭矩及预紧力速查表
