一、什么是3D打印机？

3D打印机(3D Printers)，即快速成形技术的一种机器，是一位名为恩里科·迪尼(Enrico Dini)的发明家设计的一种神奇的打印机，它是一种数字模型文件为基础，运用特殊蜡材、粉末状金属或塑料等可粘合材料，通过逐层打印的方式来构造物体的技术。

3D打印并非是新鲜的技术，这个思想起源于19世纪末的美国，并在20世纪80年代得以发展和推广。中国物联网校企联盟把它称作“上上个世纪的思想，上个世纪的技术，这个世纪的市场”。

3D打印机又称三维打印机，是一种累积制造技术，通过打印一层层的粘合材料来制造三维的物体。在3D打印时，软件通过电脑辅助设计技术(CAD)完成一系列数字切片，并将这些切片的信息传送到3D打印机上，后者会将连续的薄型层面堆叠起来，直到一个 固态物体成型。

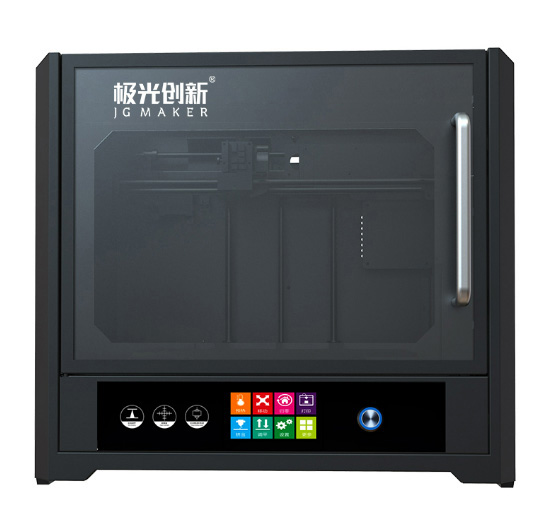

这里我以极光沃尔A6 3D打印机为例，实物图如下：


二、产品简介

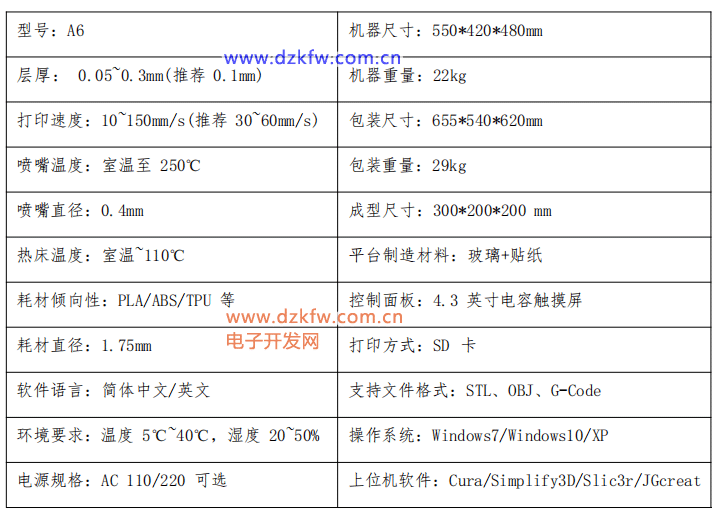

1. 机器参数

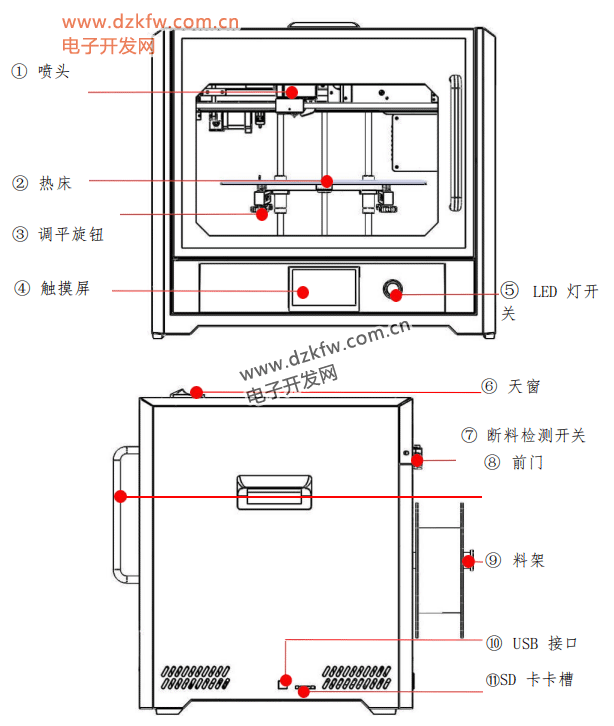

2. 机器部件

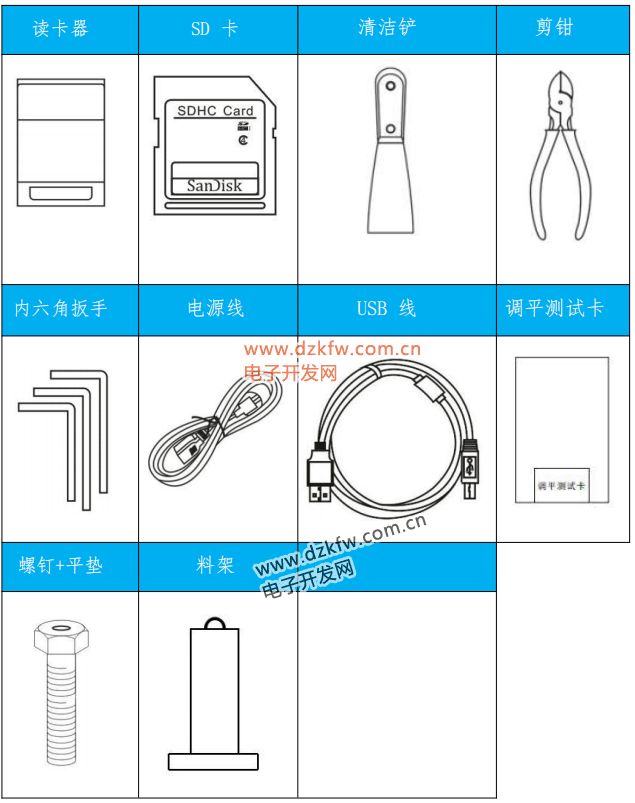

3. 相关配件


三、打印操作

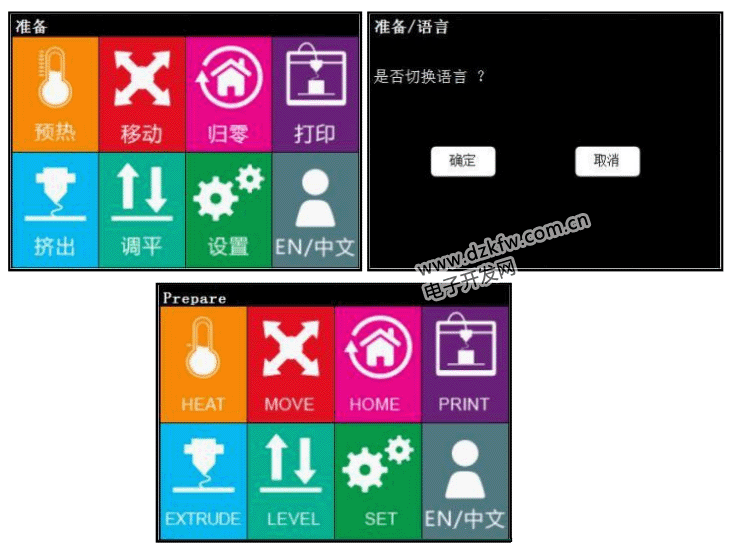

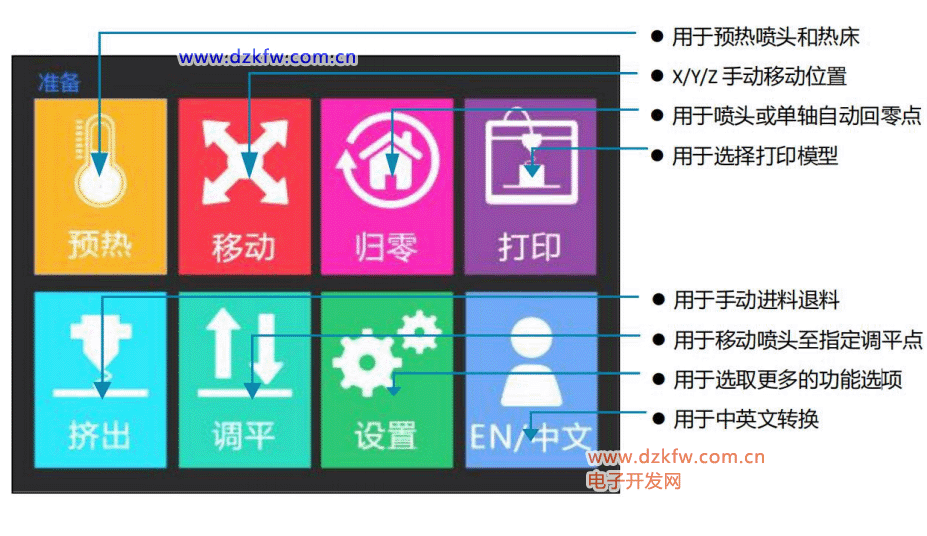

菜单功能

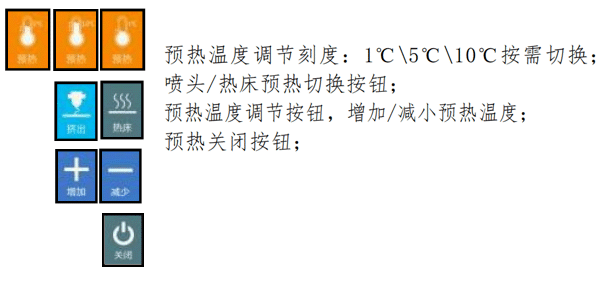

（1） 预热：喷头\热床预热操作

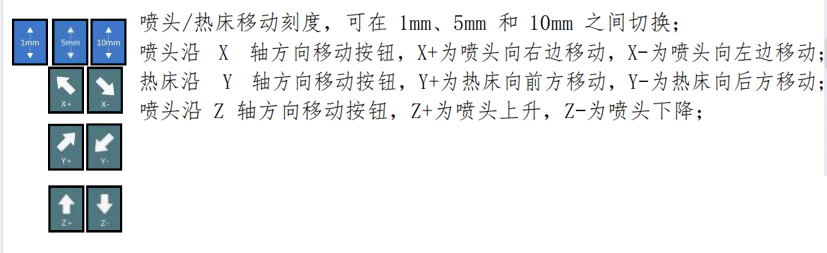

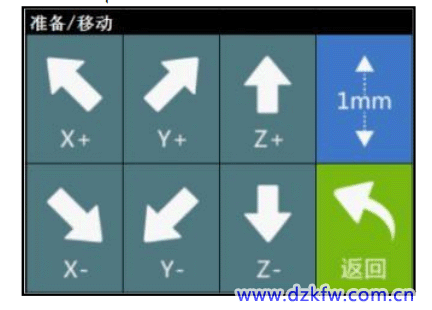

（2） 移动：喷头\热床位置调节

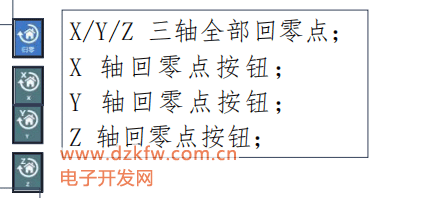

（3） 归零：喷头和热床回零点

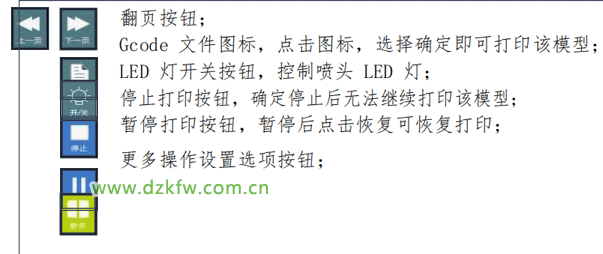

（4）打印：选择需要打印的模型



（5） EN/中文：简体中文与英文切换按钮

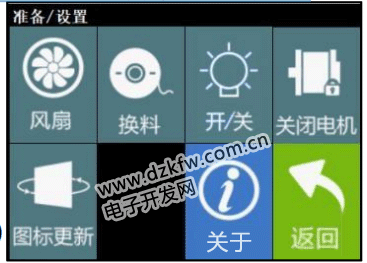

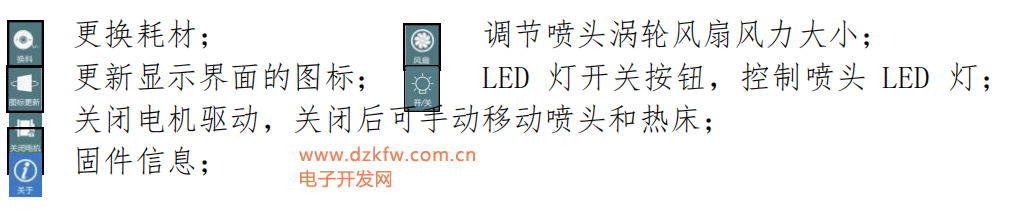

（6） 设置：辅助功能设置

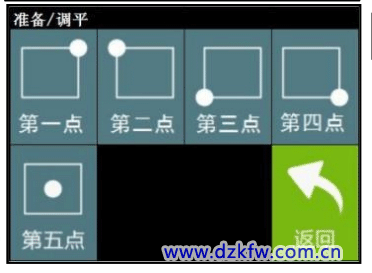

（7） 调平：辅助调平

选取对应的点，喷头会移动到对应位置，调节热床下的旋钮进行调平。

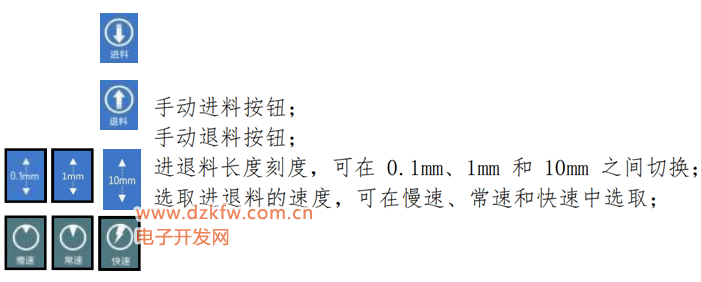

（8）挤出：手动进退耗材

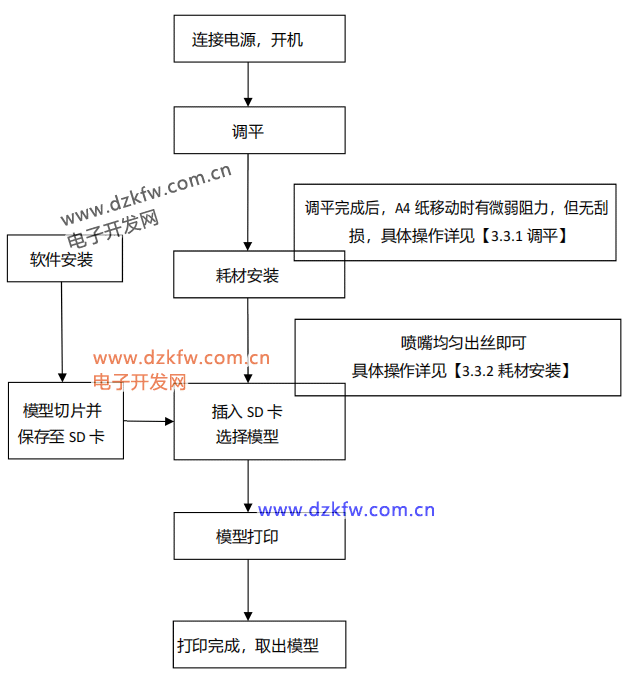

操作流程

操作说明

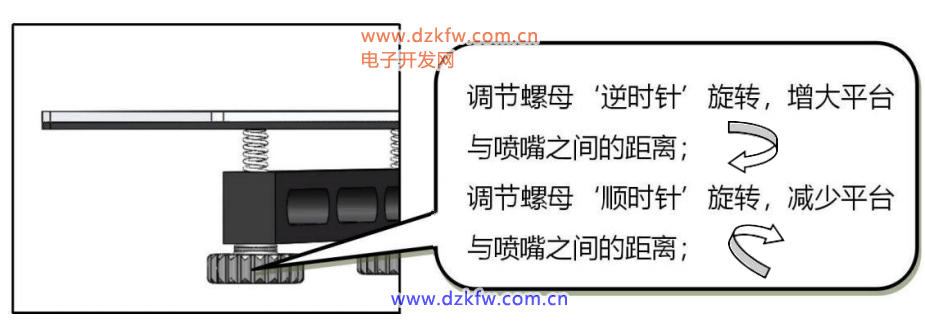

第一步：首先需将四个调节螺母全部逆时针拧紧，然后再进行调平操作；

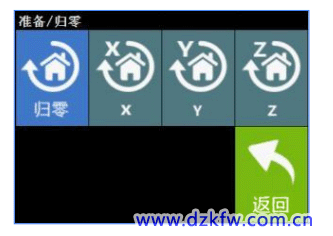

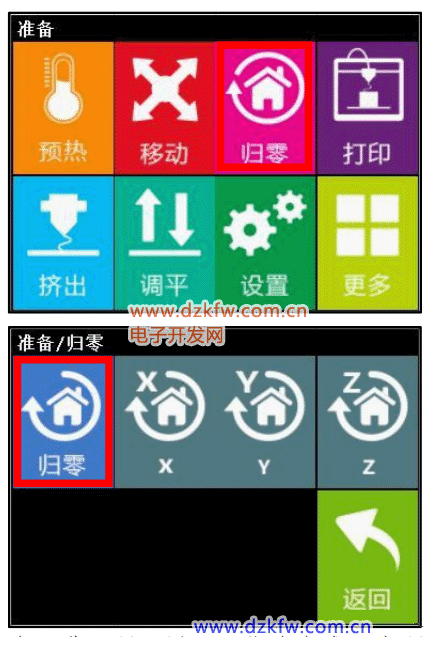

第二步：点击主界面【归零】选项，进入“归零”界面；点击【归零】按钮，喷头回到零点；

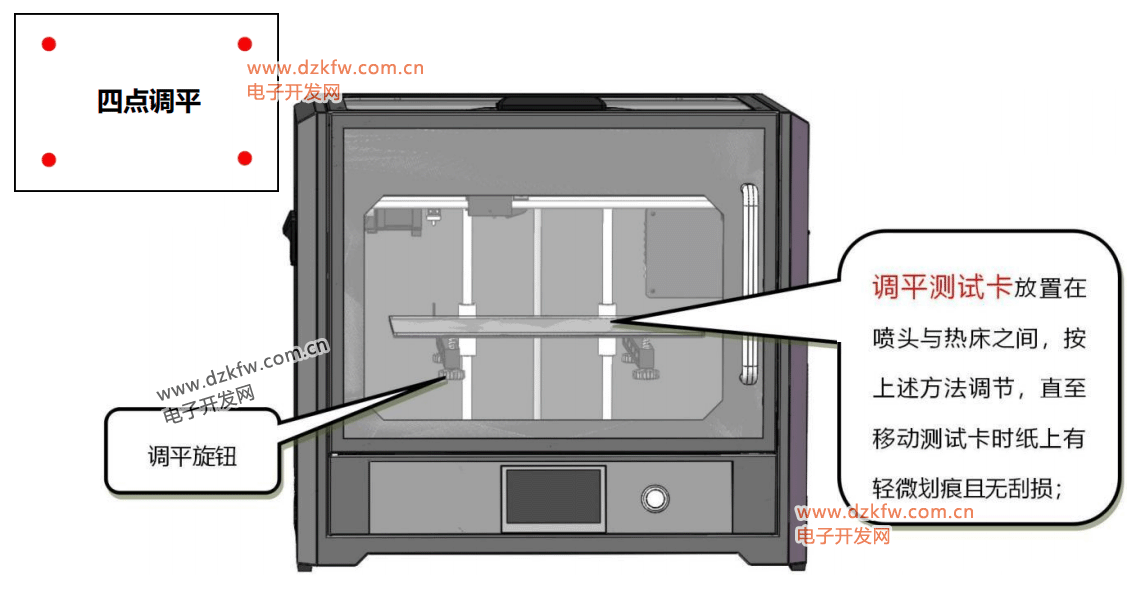

第三步：【返回】主界面，点击【调平】选项进入调平界面，依次完成四点调平； 喷头移动到对应的点后，将调平测试卡放置在喷头与平台中间，移动调平测试卡检测平面与喷嘴间距：若调平测试 卡过松，则“顺时针”微调旋钮，减少平台与喷嘴间距；若调平测试卡过紧，则“逆时针”微调旋钮，增加平台与 喷嘴间距，直至移动调平测试卡时纸上有【轻微划痕且无刮损】，即表示该点已调平。

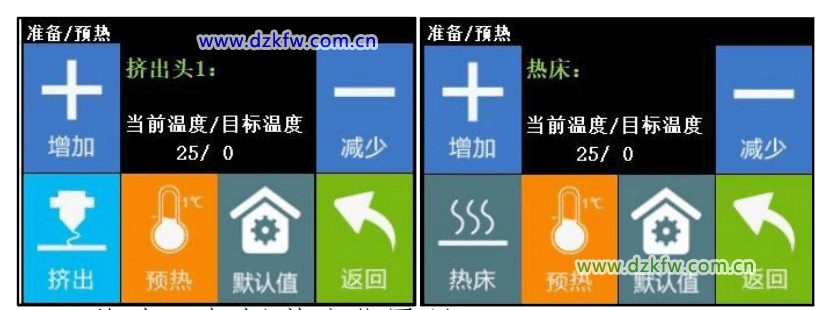

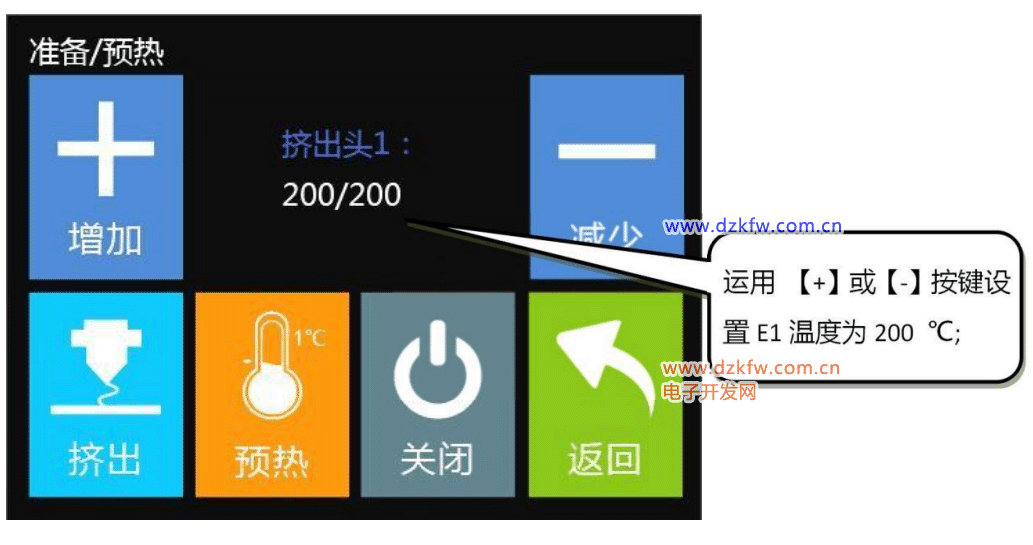

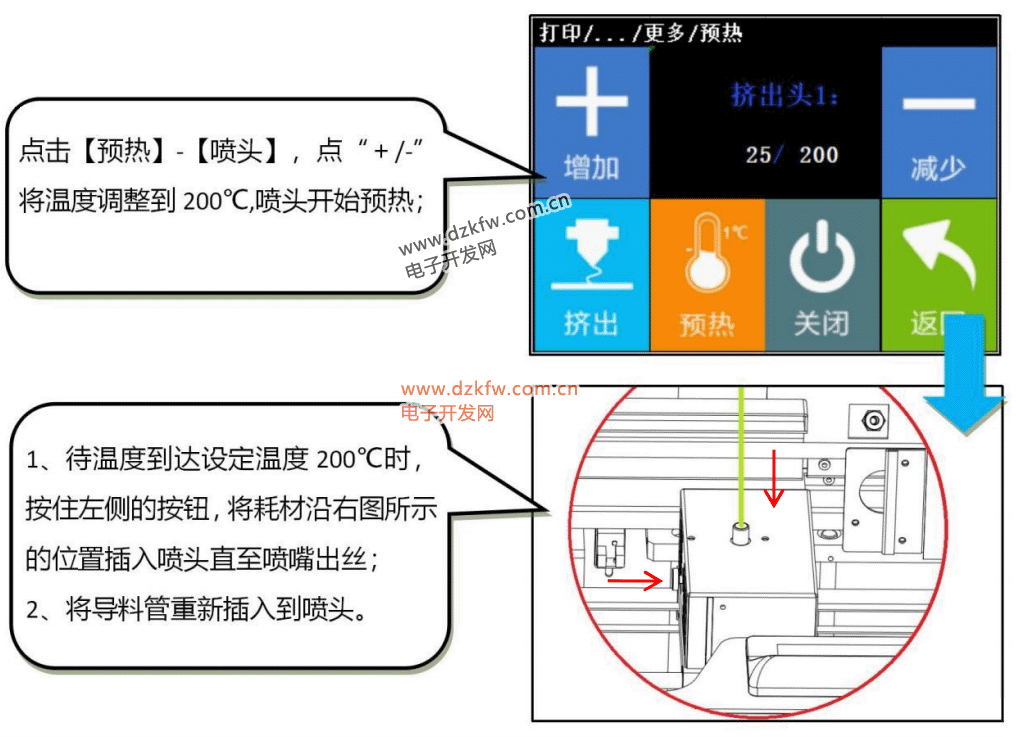

第一步：选择【预热】按键，进入预热菜单；选择预热“喷头 1（E1）”，运用 【+】或【-】按键设置 E1 温度 （参考温度值：PLA≈200 ℃，ABS≈240 ℃）；注：本说明演示的耗材是：PLA

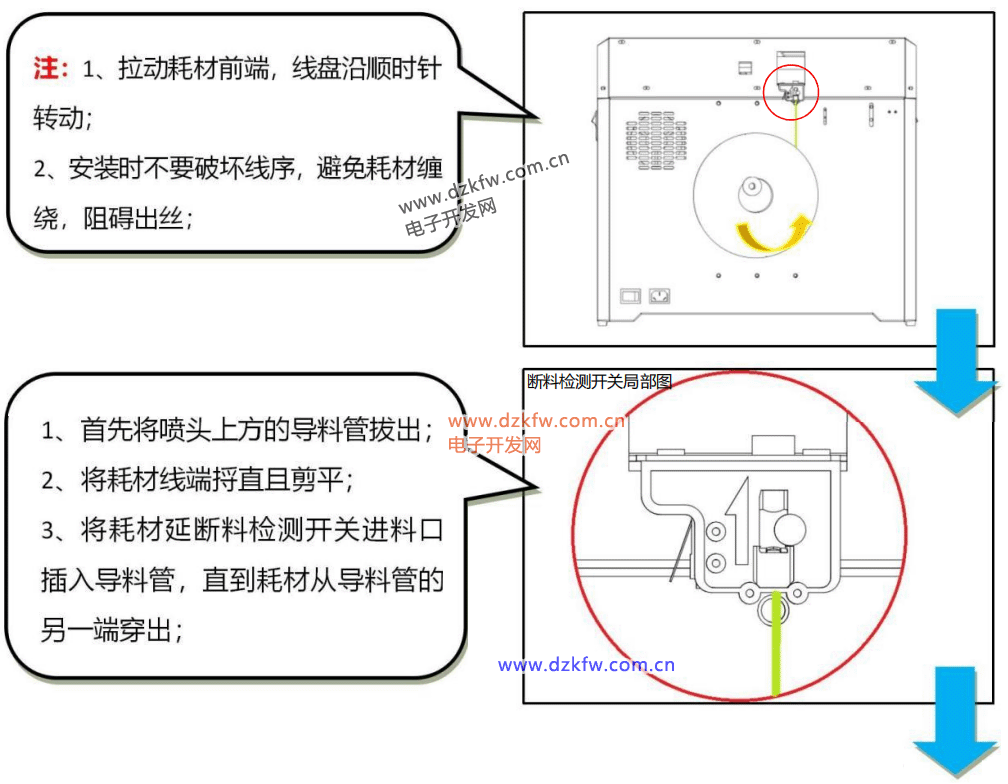

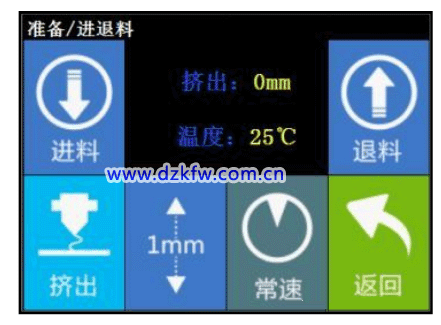

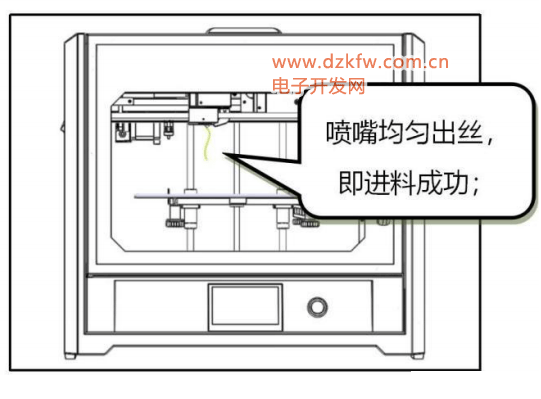

第二步：预热过程中，将耗材装上料架，将耗材延进料口插入导料管，直到耗材从导料管的另一端穿出，按住喷头 左侧的按钮，将耗材线头沿进料孔插入至进料器夹紧； 第三步：预热完成后，然后选择【进料】按键，直到喷嘴均匀出丝后，即装料完成。




第一步：将已切片处理的 Gcode 代码模型文件，存储至我司标配的 SD 卡的根目录下；（切片软件操作详见 Cura 切片软件使用手册】）

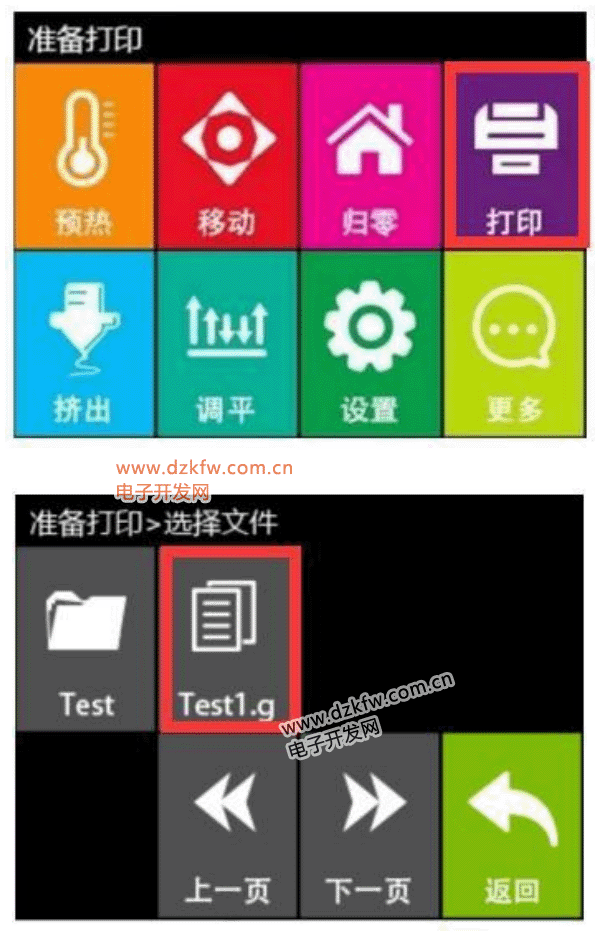

第二步：插入 SD 卡，然后点击“准备打印”界面中的【打印】按钮，进入“选择文件”界面选择待打印模型文件；

第三步：点击【开始】按钮，待温度达到目标值时， 机器自动进入打印状态；

第四步：模型打印完成后，设备屏幕将显示打印完成提示；

第五步：最后取模。打印完成时，喷嘴和打印平台可能仍处于高温状态，务必冷却后再取模。

在模型打印过程中，耗材快使用完时，需进行如下操作进行换料：

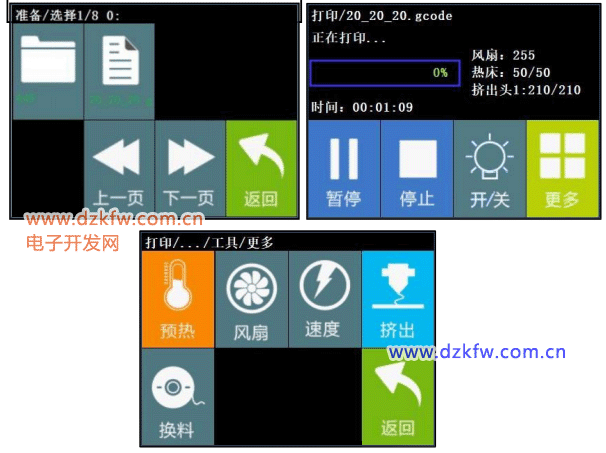

(1) 需点击“正在打印”界面上的【暂停】按钮，此时 X 轴回原点；
(2) 点击【更多】按钮，选择【换料】选项，点击【退料】按钮开始退料； (3) 待退料完成后，将新料装入进料口，点击【进料】按钮，待喷嘴出丝后即完成进料；
(4) 点击【返回】按钮，进入“正在打印”界面，再点击【开始】按钮恢复打印。

模型打印完成后更换耗材，需要先将打印机喷头预热，待温度到达后，在设置选项中点击【换料】，然后在换 料界面点击【退料】按钮即可开始退料，待耗材退出后，换上新耗材，然后点击【进料】按钮，直到喷嘴出丝 即完成进料。切记不能硬拔、冷拔，以免造成喷头不可修复的损伤。

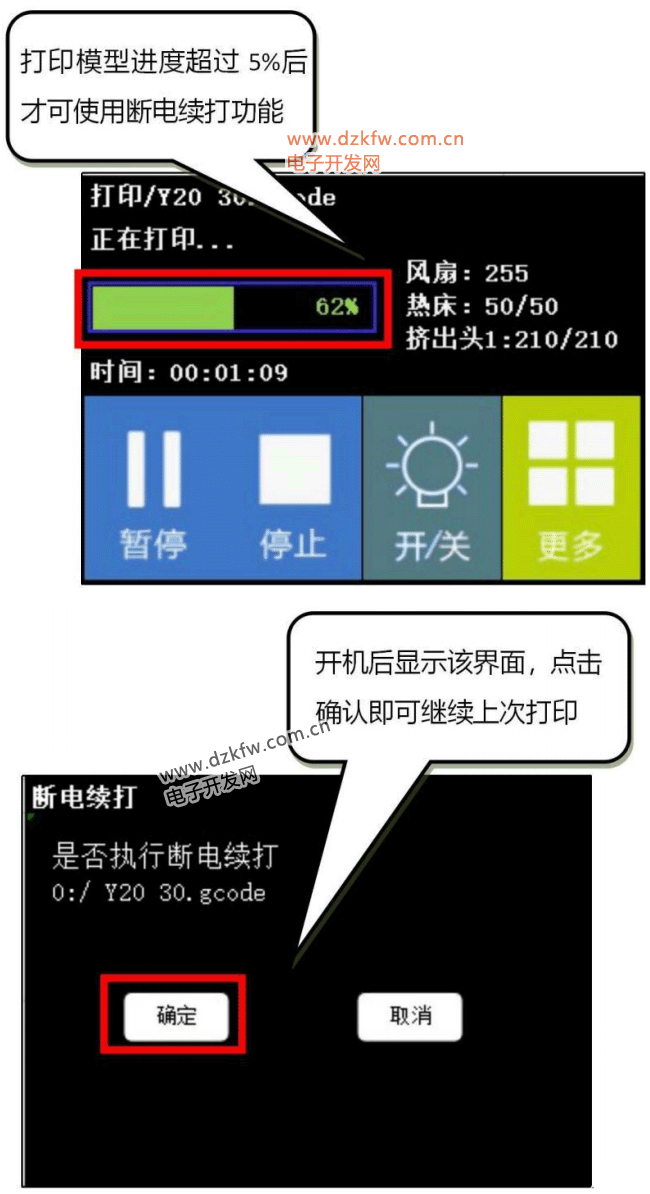

当打印过程，因各种外因导致机器突然断电而停止打印，可以使用断电续打功能连接模型进行继续打印。
注：打印模型的进度只有超过 5%后才可以使用断电续打功能。

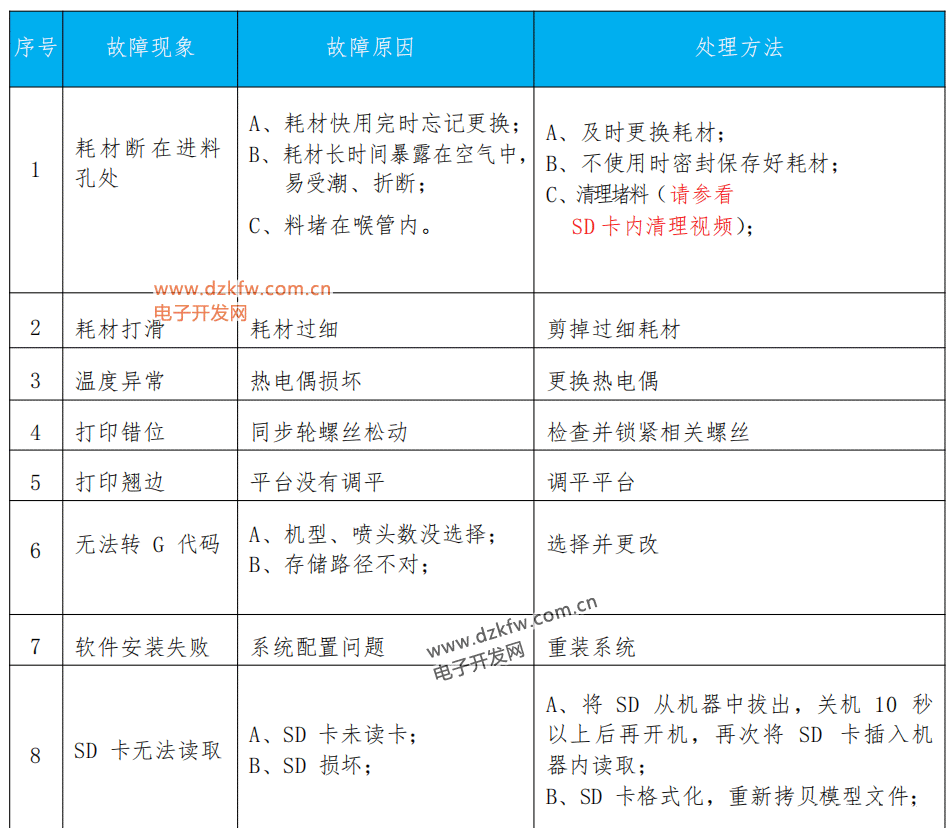

四、常见问题及解决方案

测试文件(小猪挂件)

链接：https://pan.baidu.com/s/1xE8jcA0UDxZo_BNTBrl_XA?pwd=owcu
提取码：owcu
