打印ABS材料与打印PLA聚乳酸区別:
打印PLA時气味为棉花糖气味，不像ABS那样刺鼻子的不良气味
PLA可以在沒有加热床情况下打印大型零件模型而边角不会翘起。
PLA加工温度是200℃，ABS在220℃以上
PLA具有较低的收缩率，即使打印较大尺寸的模型时也表现良好
PLA具有较低的熔体强度，打印模型更容易塑形，表面光泽性优异，色彩艳丽

PLA和ABS之间的差异：
PLA是晶体，ABS是一种非晶体。
当你热ABS慢慢转换凝胶液体：不经过状态改变。
PLA另一方面是冰冻的水一样，直接从固体到液体中的一个步骤。
ABS（不要求相变）变得更具流动性的进一步填满枪管。
因为没有相变，ABS不吸喷嘴的热能。
部分PLA，冷却喷嘴相变化的风险，使堵塞的风险更大。

如何判断材料是PLA还是ABS?
答: 从表面上很难判断,对比观察ABS呈亚光,而PLA很光亮. 加热到195度,PLA可以顺畅挤出,ABS不可以. 加热到220度,ABS可以顺畅挤出,.PLA会出现鼓起的气泡,甚至被碳化.碳化会堵住喷嘴,非常危险

       聚乳酸的优点主要有以下几方面：
（1）聚乳酸（PLA）是一种新型的生物降解材料，使用可再生的植物资源（如玉米）所提出的淀粉原料制成。
（2）机械性能及物理性能良好。聚乳酸适用于吹塑、热塑等各种加工方法，加工方便，应用十分广泛。
（3）相容性与可降解性良好。聚乳酸在医药领域应用也非常广泛，如可生产一次性输液用具、免拆型手术缝合线等，低分子聚乳酸作药物缓释包装剂等。
（4）聚乳酸（PLA）除了有生物可降解塑料的基本的特性外，还具备有自己独特的特性。传统生物可降解塑料的强度、透明度及对气候变化的抵抗能力皆不如一般的塑料。
（5）聚乳酸（PLA）和石化合成塑料的基本物性类似，也就是说，它可以广泛地用来制造各种应用产品。聚乳酸也拥有良好的光泽性和透明度，和利用聚苯乙烯所制的薄膜相当，是其它生物可降解产品无法提供的。
（6）聚乳酸（PLA）具有最良好的抗拉强度及延展度，聚乳酸也可以各种普通加工方式生产，例如：熔化挤出成型，射出成型，吹膜成型，发泡成型及真空成型，与目前广泛所使用的聚合物有类似的成形条件，此外它也具有与传统薄膜相同的印刷性能。
（7）聚乳酸（PLA）薄膜具有良好的透气性、透氧性及透二氧二碳性，它也具有隔离气味的特性。病毒及霉菌易依附在生物可降解塑料的表面，故有安全及卫生的疑虑，然而，聚乳酸是唯一具有优良抑菌及抗霉特性的生物可降解塑料。
（8）当焚化聚乳酸（PLA）时，其燃烧热值与焚化纸类相同，是焚化传统塑料（如聚乙烯）的一半，而且焚化聚乳酸绝对不会释放出氮化物、硫化物等有毒气体。

注：有许多不同品种的PLA，购买请务必分辨你使用什么样的PLA。
-------------------------------华丽的分割线---------------------------------
来源

玉米、甜菜、小麦、甘薯等淀粉或糖份等可再生生质来源
玉米干草、麦杆、米杆、甘蔗渣等木质纤维素的农业废弃物

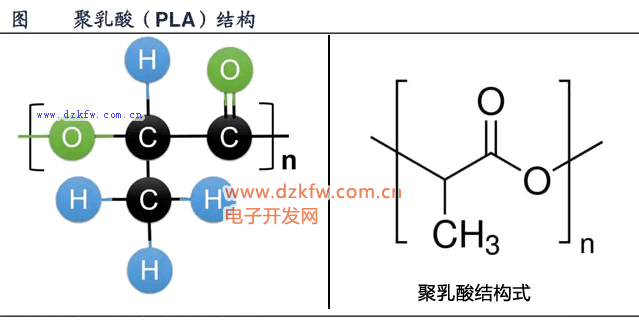

PLA为生物可分解塑料（Biodegradable Plastics，简称可降解塑料）之其中一种。属合成直链脂肪族聚酯。
PLA早期是开发在医学上使用，手术缝合线及骨钉等，现在则已较广泛的应用于一些常见的物品，如：包装袋、纺织纤维。

回收
如果PLA被乱丢，则PLA分解之后形成水和二氧化碳，植物透过光合作用吸收之后进入生物循环，相对减少对生态的冲击，但是所需时间并不短。
如果丢到污染防制设施良好的焚化炉，PLA没有环保帮助；要环保必须要禁用PVC。
如果拿去回收，PLA可能会影响塑胶回收系统：塑胶回收系统可以透过比重来分出五种塑胶（PE、PET、PS、PP、PVC），但若加入PLA，则因为PLA熔点过低，造成其他五种塑胶都无法回收的问题，因此如何进入回收系统是一大问题。

材料特性
由100％可再生资源制成的纯PLA无毒性、可完全分解。不同于一般所使用的塑胶以石油为基质，不可再生、密度高、无法自然分解。
PLA制品适用各种废弃物处理方式：自然分解、堆肥、焚化处理。
产生的热量较传统塑胶低，借由光合作用可放出吸收后的CO2而达成碳中和的效果，减少大气温室效应。
玻璃转化温度Tg 约58～60℃,在生物分解材料中较高，但因为是线形结构聚合物，在耐热性和材料强度上的不足，因此应用端受到限制。
可利用化合的方式结合其他高分子塑胶原料，以提高其性能达到部分产品所需要的机械特性，但是依不同添加物的成分相对会产生环保、回收等问题，失去了原来使用不具破坏环境材料的目的。
虽是可以完全分解的聚合物，但在一般的大气环境与储存仓库中并不会进行分解，仅在下列皆具备之环境下才会快速进行分解反应：

充足的水汽（相对湿度90%以上）
充足的氧气（非密闭环境中）
适当的温度（58~70℃）
