W7812为三端固定正12V输入的集成稳压器,7812引脚图如下图所示.

 图1 三端稳压器7812引脚图及外形图

7812主要参数有：输出直流电压 U0＝＋12V，输出电流 L:0.1A，M:0.5A，电压调整率 10mV/V，输出电阻 R0＝0.15Ω，输入电压UI的范围15～17V 。因为一般UI要比 U0大3～5V ，才能保证集成稳压器工作在线性区。

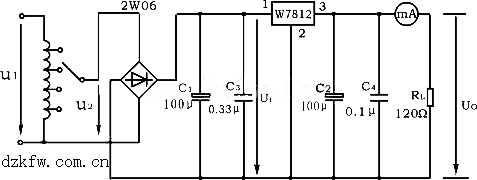

图2 是用三端式稳压器W7812构成的单电源电压输出串联型稳压电源的实验电路图。其中整流部分采用了由四个二极管组成的桥式整流器成品(也叫整流堆,型号为2W06),当然也可以自已用四个速流二极管(如,IN4001)组成。滤波电容C1、C2一般选取几百～几千微法。当稳压器距离整流滤波电路比较远时，在输入端必须接入电容器C3（数值为0.33μF ），以抵消线路的电感效应，防止产生自激振荡。输出端电容C4(0.1μF)用以滤除输出端的高频信号，改善电路的暂态响应。

由7812构成的串联型稳压电源电路图
