锯齿波发生电路图解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2021-09-27

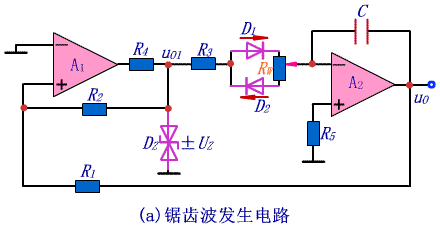

在三角波发生电路中,积分电路正向积分的时间常数远大于反向积分的时间常数,或者反向积分的时间常数远大于正向积分的时间常数,那么输出电压uO上升和下降的斜率相差很多,就可以获得锯齿波。利用二极管的单向导电性使积分电路两个方向的积分通路不同,就可得到锯齿波发生电路,如图(a)所示。图中R3的阻值远小于Rw。

设二极导通时的等效电阻可忽略不计,电位器的滑动端移到最上端

◆当uO1=+UZ时,D1导通,D2截止,输出电压uO随时间线性下降;

◆当uO1=-UZ时,D2导通,D1截止,输出电压uO随时间线性上升。

由于Rw>>R3,uO1和uO的波形如图(b)所示。

调整R1和R2的阻值可以改变锯齿波的幅值;调整R1、R2和Rw的阻值以及C的容量,可以改变振荡频率;调整电位器滑动端的位置,可以改变uO1的占空比,以及锯齿波上升和下降的斜率。
